Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Mô-đun thu phát quang | Yếu tố hình thức: | QSFP28 |
|---|---|---|---|
| Tốc độ dữ liệu: | 100Gbps | Bước sóng: | 850nm |
| Khoảng cách: | 70m (OM3) / 100m (OM4) | Đầu nối: | MPO-12 |
| Loại sợi: | MMF | Tiêu thụ điện năng: | ≤3,5W |
| Làm nổi bật: | 100G QSFP28 SR4 máy thu quang,Máy thu quang sợi đa chế độ QSFP28 MPO,máy thu quang tốc độ cao cho trung tâm dữ liệu |
||
|
Parameter
|
Thông số kỹ thuật
|
|---|---|
|
Số phần sản phẩm
|

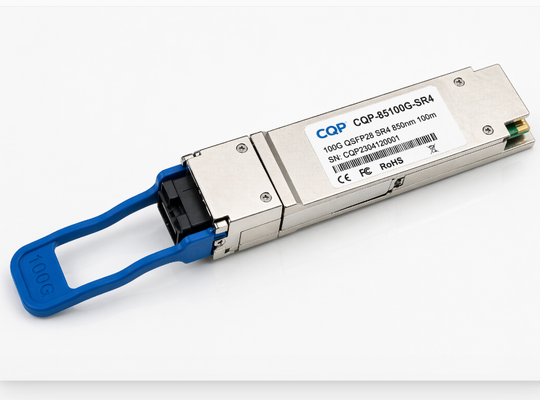

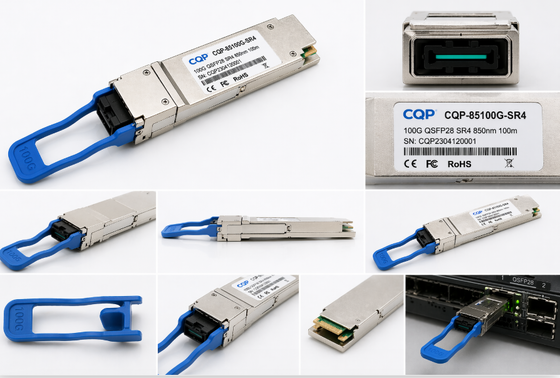

CQP-85100G-SR4
|
|
Loại sản phẩm
|
QSFP28 Optical Transceiver Module
|
|
Tỷ lệ dữ liệu tổng hợp tối đa
|
103.125 Gbps (4 x 25,78125 Gbps)
|
|
Tiêu chuẩn truyền tải
|
100GBASE-SR4, IEEE 802.3bm
|
|
Hình thức yếu tố
|
QSFP28 (Quad Small Form-Factor Pluggable 28), phù hợp với SFF-8665
|
|
Phạm vi nhiệt độ hoạt động
|
Thang hiệu thương mại: 0 °C đến 70 °C; Thang hiệu công nghiệp (không cần thiết): -40 °C đến 85 °C
|
|
Phạm vi nhiệt độ lưu trữ
|
-40°C đến 85°C
|
|
Sự phân tán quyền lực
|
Thông thường: < 2,5W; tối đa: 3,5W
|
|
Điện áp cung cấp
|
3.3V ± 5%
|
|
Hỗ trợ cắm nóng
|
Có, phù hợp với QSFP28 MSA
|
|
Hỗ trợ DDM
|
Có, giám sát chẩn đoán kỹ thuật số (theo SFF-8472)
|
|
Tuân thủ RoHS
|
RoHS-6 (không có chì), phù hợp với Chỉ thị RoHS EU 2011/65/EU
|
|
MTBF (thời gian trung bình giữa các lỗi)
|
≥ 2,000,000 giờ ở 25°C
|
|
Parameter
|
Khoảng phút
|
Loại
|
Tối đa
|
Đơn vị
|
|---|---|---|---|---|
|
Độ dài sóng truyền (mỗi kênh)
|
840
|
850
|
860
|
nm
|
|
Năng lượng truyền (mỗi kênh, Tx)
|
- Sáu.5
|
- Ba.5
|
- Một.5
|
dBm
|
|
Độ nhạy nhận (mỗi kênh, Rx)
|
- 11.1
|
- Chín.5
|
--
|
dBm
|
|
Nhận quá tải (mỗi kênh, Rx)
|
--
|
0
|
0.5
|
dBm
|
|
Loại kết nối quang học
|
MPO/MTP 12 sợi, nam, key-up/key-down (key-up/key-down tùy chọn)
|
|||
|
Hỗ trợ loại sợi
|
OM3 (50/125μm) Sợi đa chế độ, OM4 (50/125μm) Sợi đa chế độ
|
|||
|
Chiều dài liên kết (OM3 Fiber)
|
Tối đa 70 mét
|
|||
|
Chiều dài liên kết (OM4 Fiber)
|
Tối đa 100 mét
|
|||
|
Truyền nguồn
|
Mảng VCSEL 4 kênh 850nm
|
|||
|
Nhận máy dò
|
Mảng pin photodiode 4 kênh với TIA (Transimpedance Amplifier)
|
|||
|
Parameter
|
Thông số kỹ thuật
|
Đơn vị
|
|---|---|---|
|
Tỷ lệ truyền dữ liệu theo kênh
|
25.78125 Gbps (NRZ Modulation)
|
Gbps
|
|
Truyền Phạm vi đầu ra khác biệt
|
800 - 1200
|
mVpp
|
|
Nhận độ nhạy đầu vào khác nhau
|
≥ 100
|
mVpp
|
|
Kháng input/output
|
100 ± 10
|
Ω
|
|
Clock Jitter (Tx)
|
≤ 0,2 IU (rms), ≤ 1,0 IU (pp)
|
UI
|
|
Clock Recovery Jitter (Rx)
|
≤ 0,1 IU (rms)
|
UI
|
|
Giao diện số
|
I2C (2 dây), phù hợp với SFF-8472 cho DDM
|
--
|
|
Parameter
|
Thông số kỹ thuật
|
Đơn vị
|
|---|---|---|
|
Chiều dài
|
72.4
|
mm
|
|
Chiều rộng
|
18.3
|
mm
|
|
Chiều cao
|
8.5
|
mm
|
|
Trọng lượng
|
Thông thường: 15, tối đa: 20
|
g
|
|
Độ cực của đầu nối
|
Key-up/Key-down (Tiêu chuẩn); Key-up/Key-up (Tự chọn)
|
--
|
|
Số phần
|
Mô tả
|
Nhiệt độ hoạt động
|
Độ cực của đầu nối
|
|---|---|---|---|
|
CQP-85100G-SR4-C
|
CQP-85100G-SR4 100G QSFP28 SR4 máy thu quang
|
Thương mại (0 °C ~ 70 °C)
|
Key-Up/Key-Down
|
|
CQP-85100G-SR4-I
|
CQP-85100G-SR4 100G QSFP28 SR4 máy thu quang
|
Công nghiệp (-40 °C ~ 85 °C)
|
Key-Up/Key-Down
|
|
CQP-85100G-SR4-C-KU
|
CQP-85100G-SR4 100G QSFP28 SR4 máy thu quang
|
Thương mại (0 °C ~ 70 °C)
|
Key-Up/Key-Up
|
|
CQP-85100G-SR4-I-KU
|
CQP-85100G-SR4 100G QSFP28 SR4 máy thu quang
|
Công nghiệp (-40 °C ~ 85 °C)
|
Key-Up/Key-Up
|
