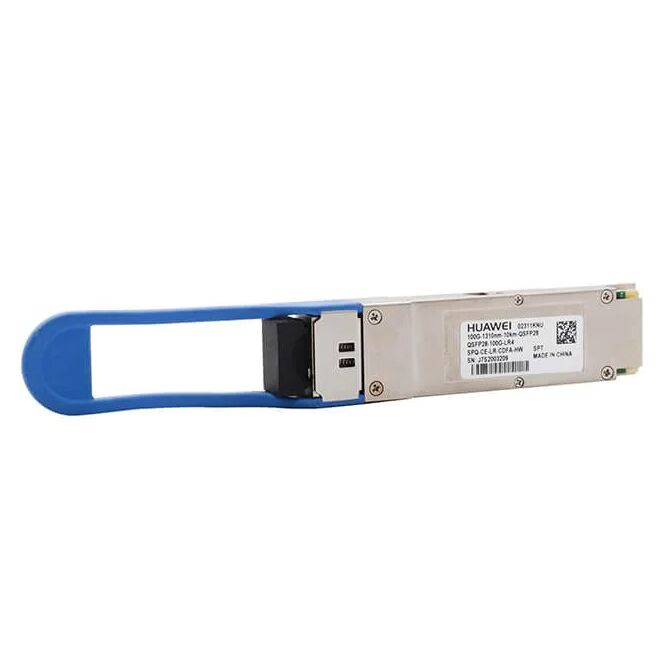

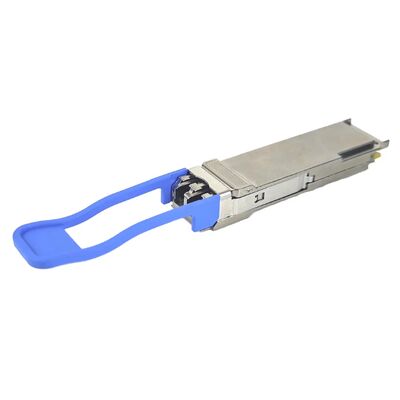

QSFP28-100G-SR4, Bộ thu phát quang học Huawei 100G, 850nm/100m/MPO

Huawei Compatible QSFP28-100G-SR4 là một mô-đun thu quang có hiệu suất cao, có thể cắm nóng được thiết kế để truyền dữ liệu tầm ngắn trong các mạng 100 Gigabit Ethernet (100GbE),Các nhóm máy tính hiệu suất cao (HPC), và các trung tâm dữ liệu doanh nghiệp. hoạt động trên một bước sóng danh nghĩa 850nm qua sợi đa chế độ (MMF),Mô-đun này cung cấp một khoảng cách truyền tải đáng tin cậy lên đến 70 mét sử dụng sợi OM3 hoặc lên đến 100 mét sử dụng cơ sở hạ tầng OM4/OM5.

Được trang bị giao diện đầu nối quang tử nam MPO-12 tiêu chuẩn và giám sát quang học kỹ thuật số tích hợp (DOM / DDM), máy thu này cung cấp khả năng tương thích liền mạch với các công tắc Huawei, bộ định tuyến,và thẻ giao diện mạng (NIC)Nó cung cấp mật độ cao, tiêu thụ năng lượng thấp (thường dưới 2,5W) và độ tin cậy vững chắc cho các kết nối quang học hiện đại.

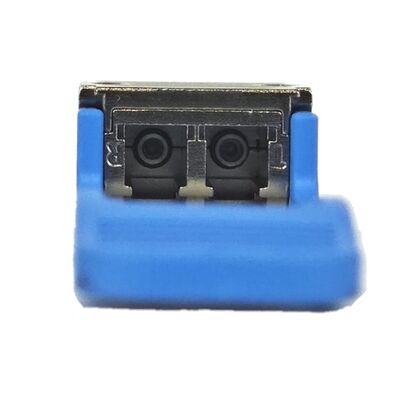

Hình 1 cho thấy bảng điều khiển phía trước của QSFP28-100G-SR4.

QSFP28-100G-SR4 tương thích với Huawei đại diện cho đỉnh cao của kỹ thuật kết nối quang học tầm ngắn mật độ cao.Thuật ngữ QSFP28 (Quad Small Form-factor Pluggable 28) đề cập đến yếu tố hình thức công nghiệp tiêu chuẩn hóa được tối ưu hóa cho tốc độ dữ liệu 100GDanh hiệu SR4 chỉ ra kiến trúc "Short Range" sử dụng 4 kênh phát và nhận độc lập (con đường).

Thay vì định tuyến dữ liệu xuống một chuỗi sợi duy nhất, mô-đun này chia tổng luồng 100 Gbps thành bốn đường riêng biệt, mỗi đường hoạt động với tốc độ đường 25.78125 Gbps sử dụng NRZ (Non-Return-to-Zero). Giao diện yêu cầu một đầu nối MPO / MTP 12 sợi (cụ thể sử dụng 4 làn đường để truyền, 4 làn đường để nhận, và để lại trung tâm 4 sợi không sử dụng),làm cho nó trở thành sự lựa chọn phần cứng cuối cùng để di chuyển mạng cục bộ từ các cấu trúc 10G/40G cũ sang các đường ống 100G công suất cao.

A primary barrier when deploying third-party optical modules is software locking or strict hardware validation protocols inside enterprise operating systems like Huawei VRP (Versatile Routing Platform)Các máy thu tương thích Huawei của chúng tôi trải qua kiểm tra phần cứng nghiêm ngặt và chuyên môn mã hóa nội bộ EEPROM.

Khi được đưa vào các công tắc cao cấp như dòng Huawei CloudEngine, hệ thống máy chủ ngay lập tức nhận ra mô-đun, đọc bảng tham số nội bộ của nó một cách hoàn hảo,và lấp đầy các lệnh giao diện tiêu chuẩn mà không kích hoạt cảnh báo "trình phát không được hỗ trợ" hoặc trạng thái tắt cổng giao diện.

Quản lý nhiệt là một thước đo chi phí hoạt động quan trọng cho cơ sở hạ tầng trung tâm dữ liệu quy mô lớn.Kiến trúc QSFP28-100G-SR4 được thiết kế xung quanh các mảng VCSEL 850nm hiệu quả cao (Laser phát ra bề mặt khoang dọc) và các bộ chip phát quang PIN chuyên dụngĐiều này cho phép bộ thu phát hoạt động dưới một bao bì năng lượng tối ưu hóa cao, duy trì một tiêu hao năng lượng điển hình dưới 2,5 Watt trên toàn bộ phạm vi nhiệt hoạt động của nó,trực tiếp chuyển thành giảm chi phí làm mát và chi phí vận hành điện thấp hơn (OpEx).

Bảo trì mạng thời gian thực đòi hỏi khả năng hiển thị chi tiết vào các biến lớp vật lý quang học.Mô-đun này kết hợp các nguồn cấp dữ liệu tiêu chuẩn DOM (Digital Optical Monitoring) phù hợp với các thỏa thuận ngành SFF-8636.Các kỹ thuật viên mạng có thể theo dõi chẩn đoán thời gian thực quan trực tiếp thông qua switch CLI, bao gồm:

• Mức năng truyền quang (Tx) cho mỗi kênh

• Các số liệu về độ nhạy năng lượng nhận quang (Rx) cho mỗi kênh

• Nhiệt độ hoạt động của mô-đun bên trong

• Phân phối dòng bias laser

• Theo dõi điện áp cung cấp trong thời gian thực

Để thiết lập kết nối liên kết quang không có lỗi trên các hàng mạng của bạn, điều quan trọng là phải phù hợp với bộ thu phát với các thông số kỹ thuật cáp sợi chính xác:

• Bộ kết nối MPO-12: Máy thu chứa một thùng quang MPO-12 nam bên trong có chứa chân sắp xếp.cáp cắm sợi phải kết thúc trong một đầu nối MPO-12/MTP-12 nữ (không có chân).

• Phân loại sợi thủy tinh và quy mô khoảng cách:

  • triển khai OM3 Multimode Fiber (MMF) để đạt được khoảng cách truyền tải 100G đáng tin cậy lên đến 70 mét.

  • Sử dụng OM4 hoặc OM5 Multimode Fiber (MMF) để mở khóa khả năng hoạt động đầy đủ lên đến 100 mét.

• Độ cực quang:Việc triển khai quang học song song tiêu chuẩn 100G yêu cầu cáp cực MPO loại B để kết nối chéo chính xác các cổng truyền (Tx) của Switch A với các cổng nhận (Rx) tương ứng của Switch B.

1. Chú ý định hướng mô-đun QSFP28 để phím sắp xếp pull-tab tích hợp phù hợp với khe định hướng vật lý của cổng chuyển đổi Huawei chủ.

2. Nhẹ nhàng trượt bộ thu vào cổng mở cho đến khi bạn nghe thấy một "nhấp chuột" cơ học, chỉ ra rằng đơn vị được khóa trong lồng nền an toàn.

3. Loại bỏ các nắp bụi cao su bảo vệ từ cả cửa sổ quang học của máy thu và cáp vá MPO-12 nữ. Kiểm tra mặt cuối sợi bằng kính quang và làm sạch nếu cần thiết.

4. Đặt chìa khóa của đầu nối MPO nữ với khe cắm máy thu và chèn chặt chẽ.Các chỉ báo liên kết LED trên công tắc chủ nên chuyển sang màu xanh lá cây trong vài giây sau khi bắt tay quang học hoàn thành.

Các nhà quản lý mua sắm thường đánh giá các con đường kết nối quang học khi thiết kế các vải khuôn viên 100G và tập hợp máy chủ.Ma trận sản phẩm dưới đây phác thảo các đặc điểm hiệu suất của các tùy chọn 100G QSFP28 tiêu chuẩn so với module SR4 tầm ngắn:

Đáp: Có, hoàn toàn. Các mô-đun QSFP28-100G-SR4 tương thích với Huawei của chúng tôi được tải mã hệ thống EEPROM tùy chỉnh được cấu hình đặc biệt để phù hợp với các quy tắc phần mềm VRP của Huawei.Khi bạn triển khai mô-đun này vào một chuyển đổi Huawei (chẳng hạn như CloudEngine 6800 hoặc 8800 series), nó khởi tạo một cách tự nhiên. Chuyển đổi đăng ký nó chính xác như một mô-đun gốc có thương hiệu, mở khóa tích hợp CLI hoàn chỉnh, đọc telemetry và hoạt động không có lỗi.

A: Bạn phải sử dụng cáp vá sợi đa phương thức (MMF) (hoặc kính lớp OM3, OM4 hoặc OM5) kết thúc bằng đầu nối MPO-12 nữ ở đầu máy thu.Các kết nối nữ là cần thiết bởi vì QSFP28 của chúng tôi mô-đun có nội bộ nam phích thẳng hàng. Đối với kết nối chuyển đổi tiêu chuẩn, hãy đảm bảo bạn đặt một cáp MPO cực loại B để đảm bảo bản đồ làn đường truyền đến máy thu đúng.

A: Vâng. Bởi vì tiêu chuẩn 100GBASE-SR4 dựa trên 4 làn đường song song chạy với tốc độ 25,78 Gbps, bạn có thể dễ dàng thực hiện cấu hình đột phá.Bằng cách kết nối một phụ nữ MPO-12 với 4x Duplex LC đa chế độ breakout dây chuyền cáp, bạn có thể định tuyến tín hiệu vào bốn cổng 25G SFP28 SR riêng lẻ trên các công tắc hạ lưu hoặc thẻ giao diện mạng.Bạn chỉ cần nhập cấu hình lệnh cổng chia hoặc breakout trên cổng giao diện máy chủ chuyển đổi của bạn.

A: Chúng tôi hỗ trợ bộ thu quang này với bảo hành thay thế tiên tiến 3 năm hàng đầu trong ngành.Trong trường hợp hiếm hoi mà một mô-đun bị suy giảm quang học hoặc lỗi thành phần bên trong trong thời gian này, đội ngũ hậu cần kỹ thuật của chúng tôi phối hợp một sự thay đổi sản phẩm nhanh chóng để giảm thiểu thời gian ngừng hoạt động mạng.cung cấp hỗ trợ từ xa để xác minh tính tương thích, giải quyết sự cố phân tích DOM, và các câu hỏi cấu hình thoát.

A: MPO (Multi-Fiber Push On) là tên tiêu chuẩn công nghiệp quốc tế chung cho loại kết nối đa sợi này.đại diện cho một kỹ thuậtCác đầu nối MTP hoàn toàn tương thích với giao diện MPO tiêu chuẩn nhưng có các cải tiến cơ học làm giảm mất tích chèn, giảm thiểu mài mòn mặt sợi,và tối ưu hóa sự ổn định của mùa xuân trên các chu kỳ kết nối mật độ cao.

A: Có, mô-đun này 100% có thể cắm nóng. Bạn có thể chèn hoặc lấy bộ thu từ bất kỳ cổng chuyển đổi Huawei hoạt động nào mà không cần tắt hệ thống, ngắt các cổng lân cận,hoặc gây ra sự gián đoạn nguồn điện trên hệ thống backplane. Điều này cho phép bạn mở rộng công suất liên kết hoặc thay thế các thành phần phần cứng trong giờ sản xuất mà không cần cửa sổ bảo trì thời gian ngừng hoạt động mạng theo lịch trình.

Bộ thu quang tương thích Huawei QSFP28-100G-SR4 cung cấp sự kết hợp đặc biệt về hiệu suất cao, tiêu thụ điện năng thấp và hiệu quả chi phí cho các ứng dụng 100GbE tầm ngắn.Bằng cách phù hợp với tính tương thích hệ thống Huawei thực sự với kiến trúc quang học song song cao cấp 850nm và chẩn đoán DOM tích hợp, mô-đun này cung cấp các mạng doanh nghiệp và trung tâm dữ liệu với một nền tảng liên kết sợi cao mật độ đáng tin cậy.
