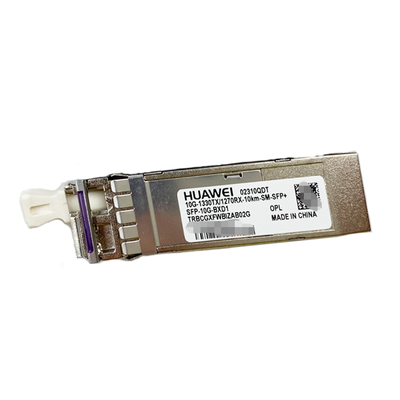

SFP-10G-BXD1, Bộ thu phát quang dòng Huawei SFP-10G, 10G SFP+, BIDI TX1330/RX1270, 10km SM

Bộ thu phát quang SFP+ tương thích SFP-10G-BXD1 của Huawei là mô-đun hai chiều (BIDI) hiệu suất cao được thiết kế cho các liên kết Ethernet 10G qua cáp quang đơn mode (SMF) lên đến 10 km. Hoạt động ở bước sóng RX 1330nm TX / 1270nm, nó cho phép giao tiếp song công hoàn toàn qua một sợi quang LC duy nhất, giảm đáng kể chi phí cáp quang trong mạng doanh nghiệp và viễn thông.

Mô-đun SFP+ có thể hoán đổi nóng này hỗ trợ tiêu chuẩn 10GBASE-BX, đảm bảo khả năng tương thích liền mạch với các thiết bị chuyển mạch, bộ định tuyến và thiết bị mạng khác của Huawei yêu cầu kết nối quang tốc độ cao. Với Giám sát chẩn đoán kỹ thuật số (DDM/DOM), người dùng có thể giám sát các thông số quang học theo thời gian thực như nhiệt độ, điện áp và nguồn quang để cải thiện độ ổn định của mạng.

Được thiết kế để mang lại độ tin cậy và truyền dẫn đường dài, SFP-10G-BXD1 được sử dụng rộng rãi trong các trung tâm dữ liệu, mạng doanh nghiệp, đường truyền FTTH và cơ sở hạ tầng viễn thông. Nó hoạt động như một mô-đun ghép nối với SFP-10G-BXU1, tạo thành một liên kết quang hai chiều hoàn chỉnh.

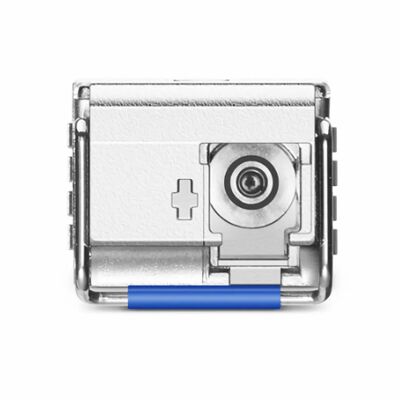

Hình 1 hiển thị mặt trước của SFP-10G-BXD1.

• Bộ thu phát 10G SFP+ BIDI (giải pháp sợi đơn)
• Bước sóng 1330nm TX / 1270nm RX
• Khoảng cách truyền lên tới 10km (SMF)
• Khoảng cách truyền lên tới 10km (SMF)
• Đầu nối song công LC
• Tuân thủ SFP+ MSA có thể cắm nóng
• Hỗ trợ giám sát DDM/DOM
• Tiêu thụ điện năng thấp và độ ổn định cao
• Hoàn toàn tương thích với thiết bị mạng Huawei

Không giống như các mô-đun sợi kép truyền thống, SFP-10G-BXD1 sử dụng công nghệ BiDi (hai chiều), cho phép:

• Một sợi cho cả truyền và nhận

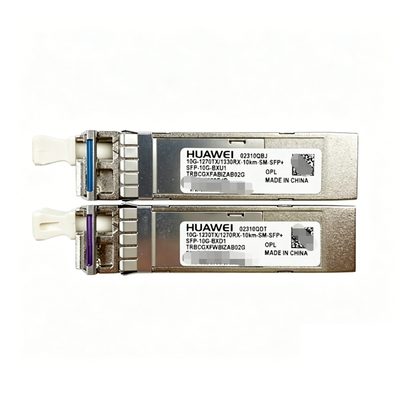

• Hoạt động được ghép nối với SFP-10G-BXU1
• Giảm chi phí triển khai cáp quang tới 50%
• Lý tưởng cho môi trường cơ sở hạ tầng sợi dày đặc hoặc hạn chế

Mô-đun này tương thích với:

• Bộ chuyển mạch và bộ định tuyến Huawei (cổng SFP+ 10G)
• Bộ chuyển mạch Ethernet doanh nghiệp
• Công tắc tổng hợp trung tâm dữ liệu
• Bất kỳ cổng 10G SFP+ nào tuân thủ MSA (phụ thuộc vào nhà cung cấp)

• Kết nối trung tâm dữ liệu (DCI)
• Đường trục mạng doanh nghiệp
• Mạng truy cập Metro Ethernet
• Cơ sở hạ tầng FTTH/FTTx
• Hệ thống truyền dẫn của nhà mạng viễn thông

• Chỉ sử dụng một sợi thay vì hai
• Chi phí triển khai thấp hơn
• Quản lý cáp dễ dàng hơn
• Hiệu suất 10Gbps tương tự như mô-đun LR (trong phạm vi 10km)
• Khả năng mở rộng tốt hơn trong môi trường giới hạn chất xơ

Nó được sử dụng để truyền quang 10G qua cáp quang đơn mode lên tới 10km, chủ yếu trong mạng doanh nghiệp và viễn thông.

Đúng. Nó phải được sử dụng với SFP-10G-BXU1 để liên lạc hai chiều thích hợp.

• SR sử dụng cáp quang đa mode (tầm ngắn, ~300m)
• LR sử dụng chế độ đơn sợi kép (~10km, 2 sợi)
• BXD1 sử dụng sợi đơn (chỉ 1 sợi) với công nghệ BiDi

Có, nếu bộ chuyển mạch hỗ trợ các mô-đun SFP+ tuân thủ MSA, nhưng khả năng tương thích phụ thuộc vào các hạn chế của nhà cung cấp.

Có, nó sẽ hoạt động mà không cần giám sát, nhưng DDM cung cấp chẩn đoán theo thời gian thực để bảo trì tốt hơn.

Cáp quang đơn mode (SMF), điển hình là cáp đơn giản OS2 LC.

Liên kết sẽ không được thiết lập vì các bước sóng phải khớp chính xác (thiết kế cặp đảo ngược TX/RX).

Mô-đun của chúng tôi được sản xuất và thử nghiệm dưới sự kiểm soát chất lượng nghiêm ngặt, đảm bảo:

• Kiểm tra khả năng tương thích 100%
• Hiệu suất quang học ổn định
• Tỷ lệ lỗi bit thấp (BER)
• Độ tin cậy cấp công nghiệp
• Triển khai plug-and-play
