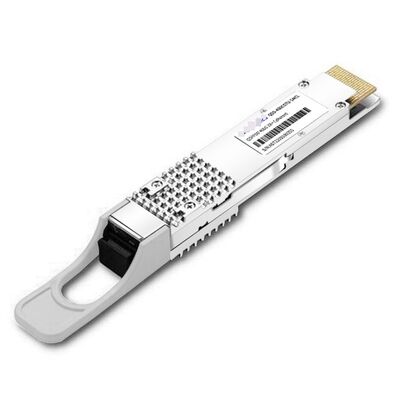

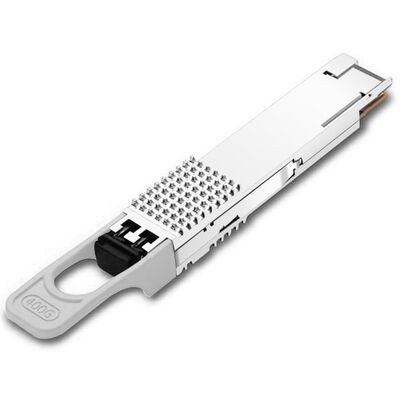

TS-QD-CO4H-ZRPC/400G QSFP-DD OPEN ZR+ Coherent Module.

TS-QD-CO4H-ZRPC là Mô-đun thu phát quang kết hợp 400G QSFP-DD Open ZR+ cao cấp, hiệu suất cao được thiết kế dành riêng cho Kết nối trung tâm dữ liệu hiện đại (DCI), mạng đô thị và các ứng dụng truyền tải quang đường dài trong khu vực. Hoàn toàn tuân thủ các tiêu chuẩn Open ZR+ MSA và OIF 400ZR, mô-đun này trao quyền cho các nhà khai thác mạng mở rộng băng thông một cách hiệu quả đồng thời giảm độ phức tạp khi triển khai tổng thể.

Bộ thu phát kết hợp này tích hợp DSP ASIC 7nm tiên tiến, laser băng tần C có thể điều chỉnh độ rộng đường truyền cực hẹp (kéo dài từ 1528,77nm đến 1567,13nm) và bộ thu kết hợp có độ nhạy cao. Bằng cách hỗ trợ truyền dẫn linh hoạt, đa tốc độ (100G/200G/300G/400G) kết hợp với các định dạng điều chế PM-QPSK và PM-16QAM tiên tiến, TS-QD-CO4H-ZRPC mang lại sự cân bằng tối ưu giữa công suất cáp quang tối đa và khoảng cách truyền mở rộng trên các liên kết cáp quang đơn mode (SMF).

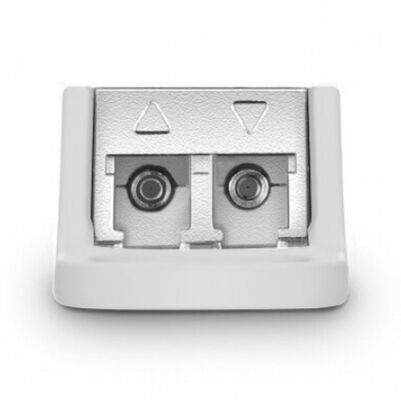

Hình 1 minh họa mặt trước của 400G QSFP-DD OPEN ZR+ .

• Truyền kết hợp đa tốc độ: Hỗ trợ các chế độ hoạt động có thể điều chỉnh trên 100G, 200G, 300G và 400G để phù hợp với các cấu trúc liên kết mạng riêng biệt.

• Kiến trúc mở: Được xây dựng trên khung Open ZR+ để đảm bảo khả năng tương tác mạnh mẽ giữa nhiều nhà cung cấp và tách rời phần cứng mạng.

• Hiệu quả của IP-over-DWDM: Cắm trực tiếp vào các nền tảng chuyển mạch và định tuyến mật độ cao, loại bỏ nhu cầu sử dụng các kệ phát đáp bên ngoài độc lập, cồng kềnh.

• Phạm vi tiếp cận mở rộng: Đạt tới 450 km ở công suất tối đa 400G hoặc lên tới 2000 km ở 100G khi kết hợp với hệ thống đường truyền khuếch đại.

• FEC nâng cao (Sửa lỗi chuyển tiếp): Tính năng FEC mở (O-FEC) để đạt được mức mã hóa vượt trội và khả năng chịu đựng suy giảm quang học đặc biệt.

Hiểu các lựa chọn thiết kế giữa Open ZR+ và giao thức 400ZR tiêu chuẩn là rất quan trọng để thiết kế một đường trục hiệu quả. Bảng bên dưới nêu lý do tại sao TS-QD-CO4H-ZRPC mang lại tính linh hoạt nâng cao cho mạng dữ liệu khu vực:

Đáp: Việc triển khai các mô-đun Open ZR+ như TS-QD-CO4H-ZRPC sẽ kích hoạt IP-over-DWDM (IPoDWDM). Bằng cách đặt hệ thống quang học kết hợp trực tiếp bên trong các bộ chuyển mạch biên hoặc bộ định tuyến lõi, người vận hành sẽ loại bỏ khung bộ phát đáp trung gian. Điều này giúp giảm dấu chân, cắt giảm chi phí vốn (CapEx), giảm hóa đơn làm mát và đơn giản hóa việc quản lý lớp mạng.

Đ: Có, nó có thể. Mô-đun này tuân thủ nghiêm ngặt các kích thước MSA QSFP-DD tiêu chuẩn và tuân theo các khung cấu hình CMIS 5.2 để cho phép khả năng tương tác phần cứng đa thương hiệu mạnh mẽ. Vì các nhà cung cấp phần cứng riêng lẻ thực thi xác minh mã hóa EEPROM riêng biệt, vui lòng thông báo cho nhóm kỹ thuật của chúng tôi về nền tảng máy chủ mục tiêu của bạn (ví dụ: Cisco Catalyst/NEXUS, Arista, Juniper hoặc Huawei) khi đặt hàng để chúng tôi có thể khởi tạo chương trình cơ sở phù hợp tối ưu.

Đáp: Việc triển khai mạch lạc yêu cầu các tham số chính xác về cấu hình đường truyền, quản lý OSNR và cân bằng công suất quang. Chúng tôi cung cấp quyền truy cập trực tiếp cho các kỹ sư lĩnh vực mạng quang cao cấp, những người hỗ trợ tính toán ngân sách kỹ thuật liên kết, tư vấn vận hành từ xa, các bước kiểm tra xác thực trước và chẩn đoán khắc phục sự cố trực tiếp để đảm bảo tỷ suất lợi nhuận BER sạch.

Trả lời: Tất cả các bộ thu phát quang cấp công nghiệp của chúng tôi đều được Bảo hành toàn diện 1 năm bao gồm các bất thường về thiết kế hoặc lắp ráp. Nếu xảy ra lỗi phần cứng trong môi trường sản xuất, cơ sở hạ tầng Ủy quyền Trả lại Hàng hóa (RMA) quốc tế nhanh chóng của chúng tôi sẽ bắt đầu hoạt động. Sau khi xem xét chẩn đoán kỹ thuật ngắn gọn, bộ phần cứng thay thế nhanh thường được xử lý và vận chuyển trong vòng 3 đến 5 ngày làm việc kể từ kho thử nghiệm của chúng tôi.
