TS-QDO8-318H-01C/800G QSFP-DD DR8 MPO Transceiver Module, 1310nm SMF 500m Cho Trung tâm Dữ liệu

các800G QSFP-DD DR8bộ thu phát quang là thành phần then chốt cho các trung tâm dữ liệu siêu quy mô hiện đại, cung cấp tốc độ dữ liệu tổng hợp 800Gbps để đáp ứng nhu cầu băng thông của AI và điện toán đám mây. Hoạt động tại mộtBước sóng 1310nm, mô-đun này sử dụng8x100G PAM4điều chế để truyền dữ liệu qua sợi quang đơn mode (SMF) với khoảng cách lên tới500 mét. Được thiết kế cho môi trường mật độ cao, nó thu hẹp khoảng cách giữa các giải pháp đa chế độ tầm ngắn và quang học đơn chế độ tầm xa, mang đến đường dẫn được tối ưu hóa chi phí cho các kết nối từ cột sống đến lá.

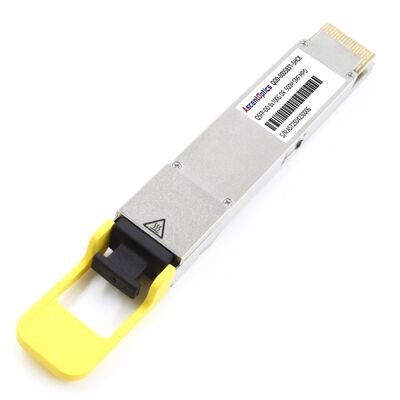

Hình 1 hiển thị mặt trước của 800G QSFP-DD DR8 MPO.

các800G QSFP-DD DR8(Mật độ kép) là mô-đun cáp quang song song, có thể cắm nóng được thiết kế cho các liên kết Ethernet thông lượng cao.

• điều chế: Nó thúc đẩyPAM4 (Điều chế biên độ xung 4 cấp)ở tốc độ 106,25Gbps trên mỗi làn để đạt được thông lượng 800Gbps.

• Động cơ quang học: Mô-đun này có dãy tia laser 1310nm—thường sử dụngEML (Laser điều chế hấp thụ điện)hoặcQuang tử silicon—và một dãy đi-ốt quang PIN.

• Yếu tố hình thức: Giao diện QSFP-DD sử dụng giao diện điện 8 làn, duy trì khả năng tương thích ngược với các hệ thống QSFP cũ đồng thời tăng gấp đôi mật độ cổng.

• Đầu nối: Nó thường sử dụng mộtĐầu nối APC MPO-12 hoặc MPO-16, đảm bảo độ phản xạ ngược thấp để truyền tín hiệu có độ trung thực cao qua sợi quang đơn mode song song.

Các nhà quản lý trung tâm dữ liệu hiện đại phải đối mặt với nút thắt "khoảng cách và chi phí". Trong khi các mô-đun SR8 (850nm) bị giới hạn ở 100m trên cáp quang đa chế độ, thì800G DR8cung cấp phạm vi tiếp cận cần thiết cho các cơ sở lớn hơn.

Ưu điểm chiến lược cốt lõi:

• Phạm vi tiếp cận mở rộng (500m): Được thiết kế đặc biệt cho sợi quang đơn mode G.652, cho phép kết nối xuyên hàng và xuyên sảnh mà SR8 không thể với tới.

• Hiệu suất năng lượng và nhiệt: Được xây dựng trên mộtKiến trúc DSP 7nm, mô-đun này tối ưu hóa mức tiêu thụ điện năng (thường <16W), điều này rất quan trọng để duy trì PUE (Hiệu quả sử dụng năng lượng) ổn định trong các cụm AI.

• Khả năng đột phá trong tương lai: DR8 đặc biệt phù hợp với cấu hình đột phá, cho phép một cổng 800G kết nối với hai mô-đun 400G DR4 hoặc tám mô-đun 100G DR1.

• Độ ổn định ở chế độ đơn: Không giống như các mô-đun đa chế độ dựa trên VCSEL, quang học đơn chế độ 1310nm mang lại độ ổn định tín hiệu vượt trội và độ phân tán thấp hơn trên khoảng cách.

Trong kịch bản mạng AI công nghiệp,800G QSFP-DD DR8được triển khai ở lớp Spine của vải.

• Cài đặt: Khi kết nối các switch 800G, các kỹ sư phải sử dụngCáp MPO APC (Tiếp xúc vật lý góc)để tránh sự suy giảm tín hiệu do tín hiệu PAM4 có độ phản xạ cao.

• Khả năng tương thích: Các mô-đun của chúng tôi được kiểm tra nghiêm ngặt trên nền tảng Arista, Cisco và NVIDIA/Mellanox để đảm bảo 100%Tuân thủ EEPROM/I2Cvà tích hợp liền mạch vớiCMIS 5.0công cụ giám sát.

• Kịch bản đột phá: Bằng cách sử dụng cáp ngắt MPO-to-LC một chế độ, 800G DR8 đóng vai trò như một "trung tâm" mật độ cao, đơn giản hóa việc quản lý cáp trong phòng họp.

Câu hỏi 1: Khoảng cách truyền tối đa của 800G DR8 là bao nhiêu?Trả lời: 800G DR8 hỗ trợ độ dài liên kết tối đa là500 méttrên sợi quang đơn chế độ G.652 (SMF) tiêu chuẩn, khiến nó trở nên lý tưởng cho các kết nối trung tâm dữ liệu quy mô trường học.

Câu hỏi 2: 800G DR8 có tương thích với MPO-12 hoặc MPO-16 không?A: Nó phụ thuộc vào phiên bản phần cứng cụ thể. Các mô-đun DR8 tiêu chuẩn thường sử dụng mộtMPO-12/APCgiao diện để truyền 8 kênh, nhưng một số phiên bản mật độ cao có thể yêu cầu MPO-16.

Câu hỏi 3: Tôi có thể kết nối 800G DR8 với 800G SR8 không?Đáp: Không. Các mô-đun này không tương thích vì chúng sử dụng các bước sóng khác nhau (1310nm so với 850nm) và các loại sợi khác nhau (Chế độ đơn so với Chế độ đa chế độ).

Câu hỏi 4: Mô-đun này có hỗ trợ Giám sát chẩn đoán kỹ thuật số (DDM) không?A: Có, nó hỗ trợ đầy đủDDM/DOMthông qua giao diện CMIS, cho phép theo dõi thời gian thực về nhiệt độ, điện áp và công suất quang Tx/Rx.

Câu hỏi 5: Lợi ích của Silicon Photonics trong 800G DR8 là gì?Trả lời: Các phiên bản Silicon Photonics thường có chi phí trên mỗi bit thấp hơn và độ tin cậy về nhiệt được cải thiện so với laser EML truyền thống, đặc biệt là trong môi trường chuyển mạch 800G mật độ cao.

Câu hỏi 6: 800G DR8 được bảo hành như thế nào?Đáp: Chúng tôi cung cấp mộtBảo hành giới hạn 3 nămvà hỗ trợ kỹ thuật trọn đời, bao gồm xác minh khả năng tương thích và cập nhật chương trình cơ sở cho các nhà cung cấp bộ chuyển mạch khác nhau.

các800G QSFP-DD DR8là giải pháp dứt khoát cho kết nối chế độ đơn băng thông cao, tầm trung trong kỷ nguyên AI. Bằng cách kết hợp độ ổn định của 1310nm với mật độ của hệ số dạng QSFP-DD, nó đảm bảo mạng của bạn sẵn sàng cho thập kỷ tăng trưởng dữ liệu tiếp theo.
