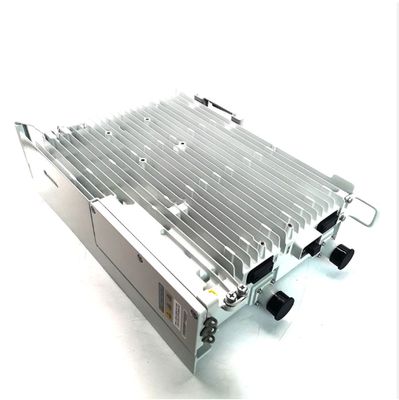

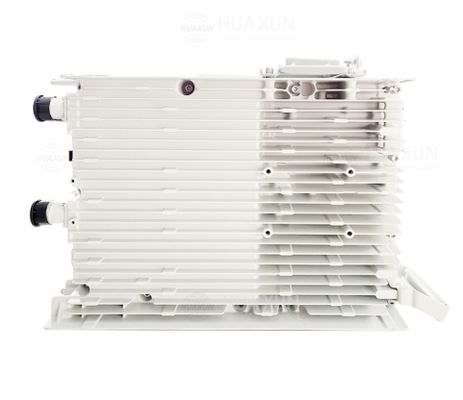

RRU3959/BBM/BYE/BPD Một Đơn vị Vô tuyến Từ xa Ngoài trời được cấp nguồn bởi một tủ điện

Tổng quan

Tổng quan & Chức năng

• RRU3959 (và RRU3959w) làĐơn vị vô tuyến từ xa ngoài trời(RRU) được sử dụng trong kiến trúc trạm cơ sở phân tán.

• Nó xử lý các chức năng RF: điều chế, khử điều chế, kết hợp / phân chia băng thông cơ bản và tín hiệu RF.

• Nó sử dụng các kỹ thuật vô tuyến được xác định bởi phần mềm (SDR), cho phép cấu hình chế độ (nhiều chế độ, đa băng tần) thông qua phần mềm.

• Nó có thiết kế truyền phát / nhận kép để tăng công suất / công suất đầu ra.

•

• Cổng vật lý và giao diện
  Từ bảng 1-1:

  • Cổng RF: 2 × DIN kết nối (đối với hệ thống ăng-ten)

  • Cổng CPRI: 2 × đầu nối DLC (kết nối với BBU)

  • Cổng cung cấp điện: 1 đầu nối nữ (loại thiết bị nén không có công cụ) cung cấp điện đồng 48 V (phạm vi điện áp 36 V đến 57 V)

  • Cổng RET: 1 × DB9 (đối với đơn vị điều khiển từ xa, RCU)

  • Cổng báo động: 1 × DB15 (đối với báo động bên ngoài)

  Phạm vi tần số / IBW
  Từ bảng thông số tần số:

  Loại / loại	RX (MHz)	TX (MHz)	IBW (MHz)
  RRU3959 P900	890 915	935 960	25
  RRU3959 E900	880 915	925 960	35
  RRU3959 1800	1710 1785	1805 ¢ 1880	45
  RRU3959 2100	1920 ️ 1980	2110 2170	60
  RRU3959w 1800	1710 1785	1805 ¢ 1880	75

  Capacity (Single-mode / Multi-mode)

  • TrongChế độ GSM(900 / 1800), RRU3959 / 3959w hỗ trợ tối đa 8 TRX.

  • TrongUMTS(trên chế độ 900 / 2100):
    • Không có MIMO: tối đa 6 máy vận chuyển
    • Với MIMO: tối đa 4 máy bay

  • TrongLTE (FDD)chế độ:
    • RRU3959 (1800 MHz) hỗ trợ 2 nhà cung cấp dịch vụ (bandwidth 1.4, 3, 5, 10, 15, 20 MHz)
    • RRU3959 (2100 MHz) hỗ trợ 4 nhà cung cấp dịch vụ (bandwidth 5, 10, 15, 20 MHz)
    • RRU3959w hỗ trợ 2 nhà cung cấp dịch vụ LTE (5, 10, 15, 20 MHz)

  • Sự kết hợp đa chế độ (GSM + UMTS, GSM + LTE, UMTS + LTE, v.v.) được hỗ trợ (trong giới hạn băng tần)

  Độ nhạy của máy thu
  Từ bảng nhạy cảm (Bảng 2-4)

  • GSM 900: 113,7 dBm (1 chiều), 116,5 dBm (2 chiều), 119,2 dBm (lý thuyết)

  • GSM 1800: 114,0 dBm (1 chiều), 116,8 dBm (2 chiều), 119,5 dBm (lý thuyết)

  • UMTS 900: 125,8 / 128,6 / 131,3 dBm

  • UMTS 2100: 126.1 / 128.9 / 131.6 dBm

  • LTE (FDD):
    • 900: 106,3 / 109,1 / 111,8 dBm
    • 1800: 106,6 / 109,4 / 112,1 dBm
    • 2100: 106,9 / 109,7 / 112,4 dBm

  Năng lượng đầu ra
  Từ các bảng và ghi chú khác nhau:

  • Trong chế độ GSM (900 / 1800), tối đa cho mỗi nhà cung cấp là 60 W (có thể được cấp phép).

  • Trong điều kiện độ cao, đầu ra được giảm: ở 3.500 4.500 m → 1 dB; ở 4.500 6.000 m → 2 dB.

  • Đối với các nhà cung cấp dịch vụ LTE kép, việc khớp mật độ quang phổ điện (PSD) được khuyến cáo (tức là công suất bằng mỗi băng thông).

  • Các đầu ra thông thường cho mỗi nhà mạng phụ thuộc vào chế độ (GSM, UMTS, LTE) và số lượng nhà mạng (xem bảng trong tài liệu)

  Tiêu thụ năng lượng và đầu vào

  • Nhập: ¥48 V DC (¥36 V đến ¥57 V)

  • RRU3959 / RRU3959w hỗ trợ nguồn cung cấp AC thông qua mô-đun AC / DC bên ngoài hoặc mô-đun OPM15M.

  • Giá trị tiêu thụ năng lượng điển hình và tối đa được đo ở 25 °C; biến đổi tải ảnh hưởng đến tiêu thụ.

  Môi trường và các thông số kỹ thuật khác

  • Nó được thiết kế để lắp đặt ngoài trời, gần ăng-ten.

  • Nhiệt độ hoạt động, bảo vệ, kích thước cơ học, vv là một phần của thông số kỹ thuật đầy đủ, nhưng tôi không trích xuất tất cả từ các nguồn tôi đã xem xét.

  •
