C9200-48T-E Tổng quan
C9200-48T-Elà bộ chuyển đổi dữ liệu 48 cổng Catalyst 9200, với phần mềm Network Essentials.Các bộ chuyển mạch Cisco Catalyst 9200 Series mở rộng sức mạnh của mạng dựa trên ý định và đổi mới phần cứng và phần mềm Catalyst 9000 đến một bộ triển khai rộng hơnVới dòng dõi gia đình của mình, các bộ chuyển đổi Catalyst 9200 Series cung cấp sự đơn giản mà không thỏa hiệp C nó an toàn, luôn hoạt động và IT đơn giản hóa.
Thông số kỹ thuật
Bảng 1 cho thấy thông số kỹ thuật nhanh.
| Mô hình |
C9200-48T-E |
| Tổng cộng 10/100/1000 hoặc PoE + cổng đồng |
Dữ liệu 48 cổng |
| Cấu hình liên kết lên |
Tùy chọn liên kết lên mô-đun |
| Nguồn cung cấp điện AC chính mặc định |
PWR-C6-125WAC |
| Fan |
FRU thừa |
| Phần mềm |
Các yếu tố thiết yếu của mạng |
| Phạm vi xếp chồng |
160 Gbps |
| DRAM |
4 GB |
| Flash |
4 GB |
| Khả năng chuyển đổi |
176 Gbps |
| Tỷ lệ chuyển phát |
261.9 Mpps |
| Kích thước khung gầm |
1.73 x 17.5 x 13.8 inch
4.4 x 44,5 x 35,0 cm
|
Chi tiết sản phẩm
Catalyst 9200 series cung cấp những điểm nổi bật sau:
- ● Tối đa 48 cổng với khả năng Power over Ethernet Plus (PoE +) đầy đủ
- ● Khả năng phục hồi với các đơn vị thay thế từ trường (FRU) và nguồn điện dư thừa, quạt và các liên kết lên mô-đun
- ● Tùy chọn downlink linh hoạt với dữ liệu hoặc PoE +
- ● Hiệu quả hoạt động với tùy chọn xếp chồng nền, hỗ trợ băng thông xếp chồng lên đến 160 Gbps
- ● UADP 2.0 Mini với CPU tích hợp cung cấp cho khách hàng quy mô tối ưu hóa với cấu trúc chi phí tốt hơn
- ● An ninh được nâng cao với mã hóa AES-128 MACsec, phân đoạn dựa trên chính sách và hệ thống đáng tin cậy
- ● Khả năng lớp 3, bao gồm OSPF, EIGRP, ISIS, RIP và truy cập định tuyến
- ● Giám sát mạng tiên tiến sử dụng NetFlow đầy đủ linh hoạt
- ● Cisco Software-Defined Access (SD-Access):
- ● Hoạt động đơn giản hóa và triển khai với tự động hóa dựa trên chính sách từ cạnh đến đám mây được quản lý với Cisco Identity Services Engine (ISE)
- ● Đảm bảo mạng và cải thiện thời gian giải quyết thông qua Trung tâm DNA Cisco
- ● Plug and Play (PnP) được kích hoạt: Một dịch vụ đơn giản, an toàn, thống nhất và tích hợp để dễ dàng triển khai các thiết bị chi nhánh hoặc khuôn viên mới hoặc cập nhật mạng hiện có
- ● Cisco IOS XE: Một hệ điều hành dựa trên Giấy phép chung cho doanh nghiệp Cisco Catalyst 9000 gia đình sản phẩm với hỗ trợ cho tính lập trình dựa trên mô hình và phát trực tuyến
- ● ASIC với khả năng đường ống dẫn và động cơ vi mô có thể lập trình được, cùng với phân bổ dựa trên mẫu, có thể cấu hình được chuyển tiếp Lớp 2 và Lớp 3, Danh sách kiểm soát truy cập (ACL),và chất lượng dịch vụ (QoS) nhập telemetry
Các sản phẩm được hỗ trợ
Bảng 2 cho thấy các sản phẩm được khuyến cáo được hỗ trợ.
So sánh với các sản phẩm tương tự
Bảng 3 cho thấy sự so sánh.
| Mô hình |
Mô tả |
| C9200-48T-A |
Catalyst 9200 48 cổng chuyển đổi dữ liệu, Network Advantage |
| C9200-48T-E |
Catalyst 9200 48 cổng chuyển đổi dữ liệu, Network Essentials |
| C9200-48P-A |
Catalyst 9200 48 cổng PoE + Switch, Network Advantage |
| C9200-48P-E |
Catalyst 9200 48 cổng PoE + Switch, Network Essentials |
Tìm thêm thông tin
Có câu hỏi nào về Cisco C9200-48T-E không?
Liên hệ với chúng tôi ngay bây giờ quaTrò chuyện trực tiếphoặcsales@router-switch.com.

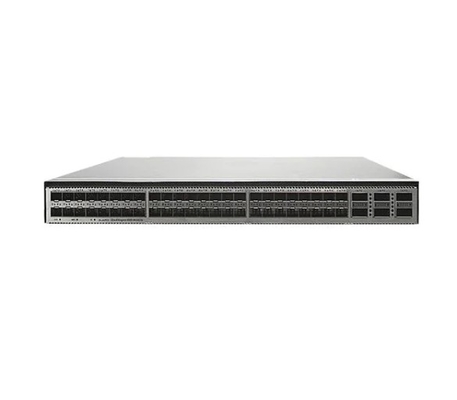

CE6881-48S6CQ-B Tổng quan
CloudEngine 6800 phù hợp với cả lớp lõi và lớp tổng hợp và hoàn toàn tương thích với các bộ chuyển mạch dòng CloudEngine 16800 và 12800, cho phép các doanh nghiệp xây dựng khả năng mở rộng, đơn giản hóa,mở, và mạng an toàn.
Thông số kỹ thuật nhanh
Bảng 1 cho thấy Quick Specs.
| Mã sản phẩm |
CE6881-48S6CQ-B |
| Bộ xử lý |
1.4 GHz, bốn lõi |
| Bộ nhớ DRAM |
4 GB |
| NOR Flash |
64 MB |
| NAND Flash |
4 GB |
| Thời gian trung bình giữa các lỗi (MTBF) |
45.9 năm |
| Thời gian sửa chữa trung bình (MTTR) |
1.57 giờ |
| Có sẵn |
0.9999960856 |
| Chuyển đổi nóng |
Được hỗ trợ bởi tất cả các mô-đun điện và các mô-đun quạt |
Các máy phát tín hiệu được hỗ trợ
Bảng 2 cho thấy các mô hình được đề xuất.
| Mô hình |
Mô tả |
| OMXD30000 |
Chiếc máy thu quang HuaweiOMXD30000, SFP +, 10G, Multi-mode Module (850nm, 0.3km, LC) |
| SFP-GE-LX-SM1310 |
Máy thu quang, eSFP, GE, Mô-đun đơn chế độ (1310nm, 10km, LC) |
| OMXD30009 |
Bộ thu, QSFP +, 1310nm, 41.25Gbps, -7dBm, 2.3dBm, -11.5dBm, LC, SMF, 10 |
| ESFP-GE-SX-MM850 |
Bộ thu quang, eSFP, GE, Mô-đun đa chế độ (850nm,0.5km, LC) |
Định nghĩa của CE6881-48S6CQ-B
Định nghĩa của CE6881-48S6CQ-B
|
| Điểm |
Mô tả |
| Thông số kỹ thuật vật lý |
- Kích thước (H x W x D)
- Kích thước cơ bản (không bao gồm các bộ phận nhô ra khỏi thân): 43,6 mm x 442,0 mm x 420,0 mm (1,72 inch x 17,4 inch x 16,5 inch)
- Kích thước tối đa (thần độ là khoảng cách từ các cổng trên bảng điều khiển phía trước đến tay cầm trên bảng điều khiển phía sau): 43,6 mm x 442,0 mm x 446,1 mm (1,72 in. x 17,4 in. x 17,6 in.)
|
| Các thông số môi trường |
Nhiệt độ |
- Nhiệt độ hoạt động: 0 °C đến 40 °C (32 °F đến 104 °F) ở độ cao 0-1800 m (0-5906 ft)
Lưu ý:
Khi độ cao là 1800-5000 m (5096-16404 ft), nhiệt độ hoạt động cao nhất giảm 1 ° C (1.8 ° F) mỗi khi độ cao tăng 220 m (722 ft).
- Nhiệt độ lưu trữ: -40°C đến +70°C (-40°F đến +158°F)
|
| Độ ẩm tương đối |
RH 5% đến 95%, không ngưng tụ |
| Độ cao |
< 5000 m (16404 ft) |
| Tiếng ồn (áp lực âm thanh, 27°C) |
- Dòng không khí ngược sang phía trước: < 57 dBA
- Dòng không khí từ trước sang sau: < 58 dBA
|
| Các thông số kỹ thuật năng lượng |
Loại nguồn điện |
AC/DC/HVDC |
| Điện năng AC đầu vào |
- Phạm vi điện áp đầu vào định danh: 100 V AC đến 240 V AC, 50/60 Hz
- Phạm vi điện áp đầu vào tối đa: 90 V AC đến 290 V AC, 47 Hz đến 63 Hz
|
| Điện năng nhập DC |
- Phạm vi điện áp số: -48 V DC đến -60 V DC
- Phạm vi điện áp tối đa: -38,4 V DC đến -72 V DC
|
| Điện áp cao DC đầu vào |
- Mô-đun nguồn điện DC 600 W AC&240 V (cuộc PAC600S12):
- Phạm vi điện áp số: 240 V DC
- Phạm vi điện áp tối đa: 190 V DC đến 290 V DC
- Mô-đun điện DC cao áp 1200 W (dòng PHD1K2S12):
- Phạm vi điện áp danh: 240V DC đến 380V DC
- Phạm vi điện áp tối đa: 190V DC đến 400V DC
|
| Lượng điện đầu vào |
- Mô-đun nguồn điện DC 600 W AC&240 V (cuộc PAC600S12):
- 8 A (100 V AC đến 240 V AC)
- 4 A (240V DC)
- Mô-đun điện DC 1000 W (dòng PDC1000S12): 30 A (-48 V DC đến -60 V DC)
- Mô-đun điện DC cao điện áp 1200 W (Dòng PHD1K2S12): 8 A
|
| Tiêu thụ năng lượng khung gầm |
Tiêu thụ năng lượng tối đa |
349 W |
| Tiêu thụ năng lượng điển hình |
- 194 W (100% thông lượng, cáp tốc độ cao SFP + trên 48 cổng và cáp tốc độ cao QSFP28 trên 6 cổng, mô-đun điện kép)
- 240 W (100% thông lượng, các mô-đun quang ngắn trên tất cả các cổng quang, các mô-đun năng lượng kép)
|
| Phân hao nhiệt khung xe |
Sự phân tán nhiệt tối đa |
1191 BTU/giờ |
| Sự phân tán nhiệt điển hình |
- 662 BTU / giờ (100% thông lượng, cáp tốc độ cao SFP + trên 48 cổng và cáp tốc độ cao QSFP28 trên 6 cổng, mô-đun điện kép)
- 819 BTU/h (100% thông lượng, các mô-đun quang ngắn trên tất cả các cổng quang, các mô-đun năng lượng kép)
|
| Bảo vệ vượt sức mạnh |
Mô-đun điện:
- AC: 6 kV trong chế độ thông thường và 6 kV trong chế độ khác biệt
- DC: 4 kV trong chế độ thông thường và 2 kV trong chế độ khác biệt
- HVDC: 4 kV trong chế độ thông thường và 2 kV trong chế độ khác biệt
|
| Phân hao nhiệt |
Chế độ phân tán nhiệt |
Làm mát không khí |
| Dòng không khí |
Mặt trước đến sau hoặc mặt sau đến trước, tùy thuộc vào các mô-đun quạt và các mô-đun điện |
| Độ tin cậy và tính sẵn sàng |
Phòng củng cố mô-đun điện |
1+1 hỗ trợ |
| Phòng đệm mô-đun quạt |
Thiết bị hỗ trợ bốn mô-đun quạt có thể cắm vào hoạt động ở chế độ chờ nóng. Hệ thống có thể hoạt động đúng cách trong một thời gian ngắn sau khi một mô-đun quạt duy nhất bị hỏng.Bạn được khuyến cáo để thay thế mô-đun quạt bị lỗi ngay lập tức. |
| Chuyển đổi nóng |
Được hỗ trợ bởi tất cả các mô-đun điện và các mô-đun quạt |
| Thời gian trung bình giữa các lỗi (MTBF) |
45.9 năm |
| Thời gian sửa chữa trung bình (MTTR) |
1.57 giờ |
| Có sẵn |
0.9999960856 |
| Thông số kỹ thuật |
Bộ xử lý |
1.4 GHz, bốn lõi |
| Bộ nhớ DRAM |
4 GB |
| NOR Flash |
64 MB |
| NAND Flash |
4 GB |
| Đồ đống |
Cổng dịch vụ hỗ trợ chức năng xếp chồng |
Cổng quang 10GE và cổng quang 100GE |
| Chứng nhận |
- Tuân thủ các tiêu chuẩn an toàn
- Tuân thủ các tiêu chuẩn EMC
- Tuân thủ các tiêu chuẩn môi trường
|
C9200-48T-E Thông số kỹ thuật
C9200-48T-E Thông số kỹ thuật
|
| Thông số kỹ thuật hiệu suất |
| Mạng ảo |
4 cho C9200-24T,C9200-24P, C9200-48T, C9200-48P, C9200- 24PXG, C9200-48PXG, C9200-48PL
32 cho C9200-24PB, C9200-48PB
|
| Phạm vi xếp chồng |
160 Gbps |
| Tổng số địa chỉ MAC |
32,000 |
| Tổng số tuyến IPv4 (ARP cộng với các tuyến học được) |
14, 000 (10.000 tuyến đường trực tiếp và 4.000 tuyến đường gián tiếp) |
| Các mục định tuyến IPv4 |
4,000 |
| Các mục định tuyến IPv6 |
2,000 |
| Thang đo định tuyến đa phát |
1,000 |
| Các mục quy mô QoS |
1,000 |
| Các mục quy mô ACL |
1,600 |
| Bộ đệm gói theo SKU |
Bộ đệm 6 MB cho các mô hình Gigabit Ethernet 24 hoặc 48 cổng, bộ đệm 12 MB cho các mô hình 24 hoặc 48 cổng đa gigabit |
| Các mục NetFlow linh hoạt (FNF) |
16,000 luồng trên các mô hình Gigabit Ethernet 24 và 48 cổng |
| DRAM |
4 GB |
| Flash |
4 GB |
| VLAN ID |
4096 |
| Các trường hợp PVST |
128 |
Cổng ảo STP
(Port * VLANs) cho PVST |
13,000 |
Cổng ảo STP
(Port * VLANs) cho MST |
13,000 |
| Tổng số giao diện ảo chuyển đổi (SVI) |
512 |
| Khung lớn |
9198 byte |
| Băng thông không dây cho mỗi công tắc |
Tối đa 48 Gbps trên mô hình Gigabit Ethernet 24 cổng và 48 cổng |
| Cụ thể: |
8K |
| Số lượng kết nối IPv4 |
8K |
| Số lượng chính sách SGT/DGT |
2K |
| Số lần họp SXP |
200 |
| Thông số kỹ thuật băng thông |
| Khả năng chuyển đổi |
176 Gbps |
| Khả năng chuyển đổi với Stacking |
336 Gbps |
| Tỷ lệ chuyển phát |
130.95 Mpps |
| Tỷ lệ chuyển giao với Stacking |
250 Mpps |
| Kích thước khung gầm |
1.73 x 17.5 x 13.8 inch |
| Trọng lượng |
11.02 pound |
| Thời gian trung bình giữa các lỗi (tháng) |
|
