Thông tin chi tiết sản phẩm:
|
| Số phần: | EH1BS9712E00 | Thương hiệu: | Huawei |
|---|---|---|---|
| khe dịch vụ: | 6 | Dung lượng bảng nối đa năng: | 14,4 Tbps |
| EAN: | 6920702733881 | Sức mạnh điển hình(W): | 11.6 |
| Làm nổi bật: | 12 khe cắm Huawei S9700 Series Switch,EH1BS9712E00 Huawei S9700 Series Switch,Bộ khung Huawei S9700 Series Switch |
||
EH1BS9712E00là khung lắp ráp Huawei S9712 Switch, bao gồm 12 khe.Các bộ chuyển đổi định tuyến terabit S9700 là các bộ chuyển đổi cao cấp được thiết kế cho các mạng khuôn viên và trung tâm dữ liệu thế hệ tiếp theo để thực hiện tích hợp dịch vụ.

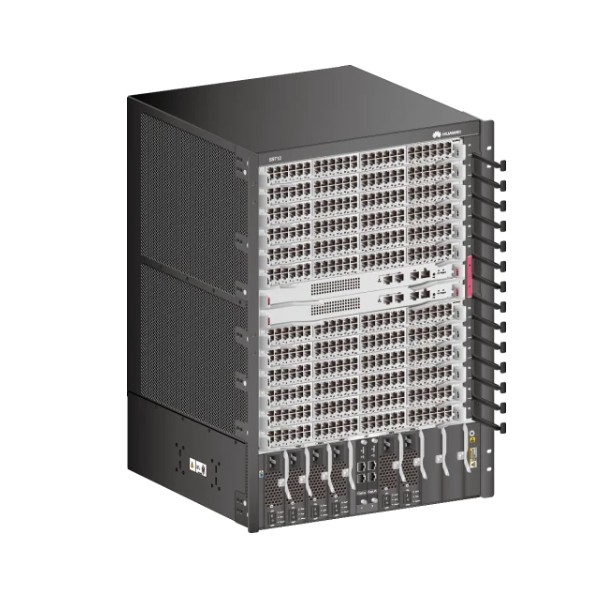

Hình 1 cho thấy ngoại hình khung S9712.EH1BS9712E00là một trong các khung S9712, không bao gồm thẻ, mô-đun hoặc đơn vị.
Bảng 1 cho thấy Quick Specs.
| Mã sản phẩm | EH1BS9712E00 |
| Tỷ lệ chuyển tiếp gói hàng | 3, 840 Mpps hoặc 6,480 Mpps |
| Khả năng chuyển đổi | 8.64 Tbit/s hoặc 18.56 Tbit/s |
| Các khe cắm MPU | 2 |
| Các khe cắm LPU | 12 |
| Các khe cắm dịch vụ | 12 |
| Các khe cắm quạt | 4 |
| Các khe cắm điện | 6 |
| Khả năng cung cấp điện cho thiết bị | 6,600W |
| Tiêu thụ năng lượng tối đa (trong tải đầy đủ) | 4500 W |
| Điện áp hoạt động | DC: từ 40V đến 72V AC: 90V đến 290V |
| Kích thước (W x D x H, không bao gồm kềnh gắn rack) |
Với khung quản lý cáp: 442 mm x 585 mm x 663,95 mm (17,4 inch x 23,0 inch x 26,1 inch (15 U)) Không có khung quản lý cáp: 442 mm x 489 mm x 663,95 mm (17,4 in. x 19,3 in. x 26,1 in. (15 U)) |
| Trọng lượng (không chứa/nạp đầy) | 37 kg/70 kg (81,6 lb/154,3 lb) |
Hình 2 S9712 cấu trúc khung xe (nhìn phía trước).
Lưu ý:
| ① |
12 thẻ dịch vụ, bao gồm:
|
| ② | Hai MPU |
| ③ | Một cặp đệm gắn |
| ④ | Sáu module điện |
| ⑤ | Hai đơn vị giám sát tập trung EH1D200CMU00- |
| ⑥ | Khoảng thời gian dành riêng |
| ⑦ | Jack ESD phía trước |
| ⑧ | Khung quản lý cáp |
Hình 3 S9712 cấu trúc khung xe (nhìn phía sau).
Lưu ý:
| ① | Bốn module điện |
| ② | Jack ESD phía sau |
| ③ | JG nhà ga mặt đất |
| ④ | Bộ lọc không khí |
| ⑤ | Một cặp tay cầm có thể tháo ra |
Bảng 2 cho thấy các yếu tố được khuyến cáo choEH1BS9712E00.
| Mô hình | Mô tả |
| Bộ thu quang FE-SFP | |
| SFP-FE-SX-MM1310 | Bộ thu quang, SFP, 100M/155M, Mô-đun đa chế độ ((1310nm, 2km, LC) |
| eSFP-FE-LX-SM1310 | Bộ thu quang, eSFP, 100M/155M, Mô-đun đơn chế độ ((1310nm, 15km, LC) |
| S-SFP-FE-LH40-SM1310 | Bộ thu quang, eSFP, FE, Mô-đun đơn chế độ ((1310nm, 40km, LC) |
| Bộ thu quang GE-SFP | |
| eSFP-GE-SX-MM850 | Bộ thu quang, eSFP, GE, Mô-đun đa chế độ ((850nm, 0.55km, LC) |
| SFP-GE-LX-SM1310 | Bộ thu quang, eSFP, GE, Mô-đun đơn chế độ ((1310nm, 10km, LC) |
| S-SFP-GE-LH40-SM1310 | Bộ thu quang, eSFP, GE, Mô-đun đơn chế độ ((1310nm, 40km, LC) |
| S-SFP-GE-LH40-SM1550 | Máy thu quang, eSFP, GE, Mô-đun đơn chế độ ((1550nm, 40km, LC) |
| Bộ thu quang 10G-SFP + | |
| SFP-10G-USR | 10GBase-USR Optical Transceiver, SFP +, 10G, Multi-mode Module ((850nm, 0.1km, LC) |
| OMXD30000 | Bộ thu quang, SFP +, 10G, Mô-đun đa chế độ ((850nm, 0.3km, LC) |
| OSX010000 | Máy thu quang, SFP +, 10G, Mô-đun đơn chế độ ((1310nm, 10km, LC) |
| Bộ thu quang 40GE CFP | |
| CFP-40G-SR4 | Bộ thu tốc độ cao CFP-40G-SR4,CFP,40G,Module đa chế độ ((850nm,4*10G,0.1km,MPO) |
| CFP-40G-LR4 | High Speed Transceiver,CFP,40G,Single-mode Module ((1310nm band,41.25G, 10km, thẳng LC) |
| CFP-40G-ER4 | High Speed Transceiver,CFP,40G,Single-mode Module ((1310nm band,41.25G, 40km, thẳng LC) |
| Bộ thu quang 40GE QSFP + | |
| QSFP-40G-eSR4 | 40GBbase-eSR4 Optical Transceiver, QSFP+, 40G, đa chế độ (850nm,0.3km,MPO) ((Điện kết nối với bốn SFP + máy thu quang) |
| QSFP-40G-ER4 | Bộ thu quang 40GBase-ER4, QSFP+, 40G, Mô-đun chế độ đơn (1310nm,40km,LC) |
| Bộ thu quang CFP 100GE | |
| CFP-100G-SR10 | Máy phát tín hiệu tốc độ cao, CFP, 100G, Mô-đun đa chế độ,0.1km,MPO) |
| CFP-100G-LR4 | CFP, 100G, Mô-đun đơn chế độ ((1310nm băng tần,4*25G,10km, thẳng LC) |
| CFP-100G-ER4 | High Speed Transceiver,CFP100G,Single-mode Module ((1310nm band,4*25G,40km,straight LC) |
| Máy phát đồng GE | |
| SFP-1000BaseT | Máy phát điện,SFP,GE,Electrical Interface Module ((100m,RJ45) |
| Thẻ giao diện 100GE | |
| ET1D2C02FEE0 | Thẻ giao diện 100GBASE-X 2 cổng (EE,CFP) ET1D2C02FEE0 series) |
| Thẻ giao diện 10GE | |
| ET1D2X32SSC0 | Thẻ giao diện 32 cổng 10GBASE-X (SC,SFP+) |
| ET1D2X12SSA0 | Thẻ giao diện 10GBASE-X cổng 12 ((SA,SFP +) |
| Thẻ giao diện 40GE | |
| ET1D2L08QSC0 | Thẻ giao diện 40GBASE-X 8-cổng ((SC,QSFP+) |
| ET1D2L02QSC0 | Thẻ giao diện 2 cổng 40GBASE-X ((SC,QSFP+) |
| Đơn vị giám sát tập trung | |
| EH1D200CMU00 | Hội đồng giám sát tập trung |
| Đơn vị hệ thống chuyển đổi cụm | |
| EH1D2VS08000 | Đơn vị dịch vụ hệ thống chuyển đổi cụm 8 cổng 10G (SFP +) |
| Mô-đun tường lửa | |
| ET1D2FW00S02 | NGFW Module C, với HW General Security Platform Software |
| ET1D2FW00S01 | NGFW Module B, với HW General Security Platform Software |
| Thẻ giao diện GE/10GE | |
| ET1D2S08SX1E | Thẻ giao diện kết hợp 8-cổng 10GBASE-X và 8-cổng 100/1000BASE-X và 8-cổng 10/100/1000BASE-T ((X1E,RJ45/SFP/SFP+) |
| ET1D2S04SX1E | Thẻ giao diện kết hợp 4-cổng 10GBASE-X và 24-cổng 100/1000BASE-X và 8-cổng 10/100/1000BASE-T ((X1E,RJ45/SFP/SFP+) |
| Mô-đun hệ thống phòng ngừa xâm nhập | |
| ET1D2IPS0S00 | IPS Module A, với HW General Security Platform Software |
| Đơn vị xử lý chính | |
| ET1D2MPUA000 | S12708/S12712,Đơn vị xử lý chính A ((Thiết lập đồng hồ tùy chọn) |
| Đơn vị vải chuyển đổi | |
| ET1D2SFUD000 | S12708/S12712, Đơn vị D |
| ET1D2SFUA000 | S12708/S12712, Đơn vị vải chuyển đổi A |
| Đơn vị điều khiển truy cập không dây | |
| ACU2 | WLAN?ACU2?Đơn vị điều khiển truy cập ((128 AP Control Resource bao gồm) |
| Thẻ giao diện GE | |
| ET1D2T36SEA0 | Thẻ giao diện 36-cổng 10/100/1000BASE-T và 12-cổng 100/1000BASE-X ((EA,RJ45/SFP) |
| ET1D2G48SX1E | Thẻ giao diện 48 cổng 100/1000BASE-X ((X1E,SFP) |
Bảng 3 cho thấy sự so sánhEH1BS9712E00và ET1BS12708S0.
| Mã sản phẩm | EH1BS9712E00 | ET1BS12708S0 |
| Tỷ lệ chuyển tiếp gói hàng | 3, 840 Mpps hoặc 6,480 Mpps | 6, 240 Mpps; 9,120 Mpps ((Với Plug-in cần thiết) |
| Khả năng chuyển đổi | 8.64 Tbit/s hoặc 18.56 Tbit/s | 12.32 Tbit/s; 32.16 Tbit/s ((Với các Plug-in cần thiết) |
| Các khe cắm MPU | 2 | 2 |
| Tiêu thụ năng lượng tối đa (trong tải đầy đủ) | 4500 W | ≤ 4,400W |
