Thông tin chi tiết sản phẩm:
|
| Số phần: | ES0Z1B06ACS0 | Thương hiệu: | Huawei |
|---|---|---|---|
| Hiệu suất chuyển tiếp: | 2.880 MPP | Thiết kế dư thừa: | Người giám sát, mô -đun quyền lực, CMU, người hâm mộ |
| USB: | Không được hỗ trợ | PoE: | Không được hỗ trợ |
| Làm nổi bật: | Huawei S7706 Chassis,Huawei S7706 Chassis ES0Z1B06ACS0,Huawei S7706 Chassis 2*SRUA |
||
ES0Z1B06ACS0 là Huawei S7706 Basic Engine AC Bundle ((bao gồm khung gầm lắp ráp không PoE, SRUA Main Board*2, 800W AC Power*2).

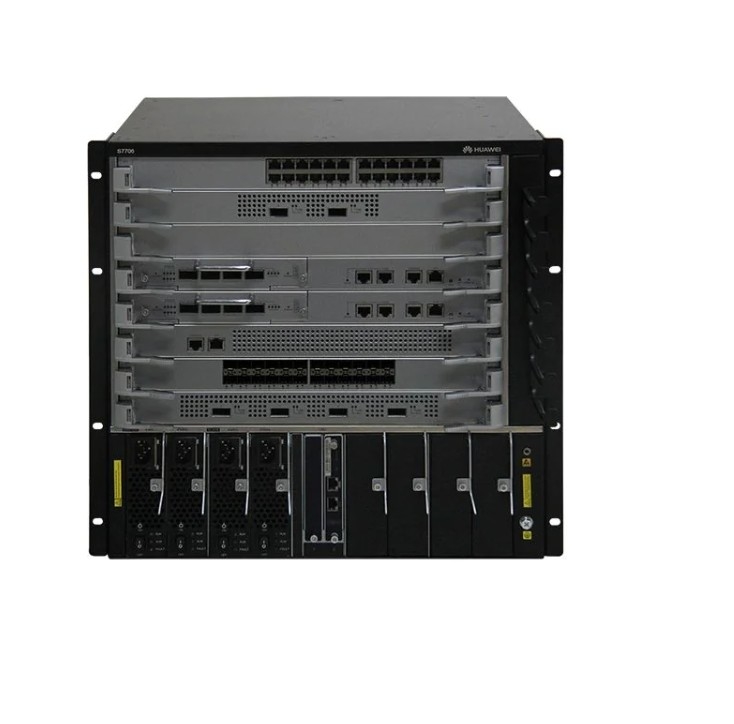

Hình 1 cho thấy sự xuất hiện của ES0Z1B06ACS0 (nhìn phía trước).
Hình 2 cho thấy ngoại hình của ES0Z1B06ACS0 (xem phía sau).
Bảng 1 cho thấy Quick Specs.
| Mã sản phẩm | ES0Z1B06ACS0 |
| Khả năng chuyển đổi | 3.84 Tbit/s |
| Hiệu suất chuyển tiếp | 2,880 Mpps |
| Thiết kế dư thừa | Người giám sát, Power Module, CMU, Fan Tray |
| Khả năng đệm | 200 ms mỗi cổng |
| Trọng lượng bao bì (kg) |
45.8 |
| Khối lượng gói (m^3) |
0.247 |
| Kích thước bao bì (D*W*H mm) |
638*612*632 |
| Khối lượng ròng (D*W*H mm) |
489*442*442 |
Hình 2 cho thấy cấu trúc khung gầm S7706 (nhìn phía trước). ES0Z1B06ACS0 là Huawei S7706 Basic Engine AC Bundle ((bao gồm khung gầm không PoE Assembly, SRUA Main Board*2, 800W AC Power*2),Các mô-đun hoặc thẻ khác phải được mua riêng.
Lưu ý:
| ① |
Sáu thẻ dịch vụ, bao gồm: Đơn vị nền tảng dịch vụ mở Thẻ giao diện 100M Thẻ giao diện 1000M Thẻ giao diện GE/10GE Thẻ giao diện 10GE Thẻ giao diện 40GE Thẻ giao diện 40GE/100GE Thẻ giao diện 100GE Lưu ý: Các thẻ được hỗ trợ bởi một công tắc phụ thuộc vào phiên bản phần mềm. |
| ② | Hai MPU |
| ③ |
Một cặp đệm gắn Lưu ý: Các đệm gắn được sử dụng để củng cố khung gầm trong tủ. |
| ④ | Bốn module điện |
| ⑤ | Hai đơn vị giám sát tập trung EH1D200CMU00- |
| ⑥ |
Bốn mô-đun điện PoE Trong các phiên bản trước V200R006C00: Mô-đun điện AC 800 W Mô-đun điện AC 2200 W Trong V200R006C00 và các phiên bản sau: Mô-đun điện DC 2200 W Mô-đun điện AC 800 W Mô-đun điện AC 2200 W |
| ⑦ |
Vít đất Lưu ý: Vít thả đất được sử dụng để thả đất khung. |
| ⑧ |
Jack ESD phía trước Lưu ý: Chiếc dây đeo đeo tay ESD có thể được chèn vào jack này. |
| ⑨ |
Khung quản lý cáp Lưu ý: Khung quản lý cáp được sử dụng để định tuyến cáp. |
Hình 3 cho thấy cấu trúc khung gầm S7706 (nhìn phía sau). ES0Z1B06ACS0 là Huawei S7706 Basic Engine AC Bundle ((bao gồm khung gầm không PoE Assembly, SRUA Main Board*2, 800W AC Power*2),Các mô-đun hoặc thẻ khác phải được mua riêng.
Lưu ý:
| ① | 2 mô-đun quạt |
| ② |
Jack ESD phía sau Lưu ý: Chiếc dây đeo đeo tay ESD có thể được chèn vào jack này. |
| ③ |
Bộ lọc không khí Lưu ý: Bộ lọc không khí ngăn bụi xâm nhập vào khung. |
| ④ |
Một cặp tay cầm có thể tháo ra Lưu ý: Bạn có thể lắp đặt các tay cầm trên hai bên của khung để nâng khung. |
Bảng 2 cho thấy các yếu tố được khuyến cáo cho ES0Z1B06ACS0.
| Mô hình | Mô tả |
| Mô-đun điện biến đổi | |
| W2PSA0800 | 800W AC Power Module ((Mắc) |
| PAC-2200WF | 2200W AC Power Module |
| Mô-đun điện DC | |
| W2PSD2200 | 2200W DC Power Module ((Mắc) |
| ES02PSD16 | 1600W DC Power Module ((Mắc) |
| Bộ thu quang FE-SFP | |
| SFP-FE-SX-MM1310 | Bộ thu quang, SFP, 100M/155M, Mô-đun đa chế độ ((1310nm, 2km, LC) |
| eSFP-FE-LX-SM1310 | Bộ thu quang, eSFP, 100M/155M, Mô-đun đơn chế độ ((1310nm, 15km, LC) |
| S-SFP-FE-LH40-SM1310 | Bộ thu quang, eSFP, FE, Mô-đun đơn chế độ ((1310nm, 40km, LC) |
| Bộ thu quang GE-SFP | |
| eSFP-GE-SX-MM850 | Bộ thu quang, eSFP, GE, Mô-đun đa chế độ ((850nm, 0.55km, LC) |
| SFP-GE-LX-SM1310 | Bộ thu quang, eSFP, GE, Mô-đun đơn chế độ ((1310nm, 10km, LC) |
| S-SFP-GE-LH40-SM1310 | Bộ thu quang, eSFP, GE, Mô-đun đơn chế độ ((1310nm, 40km, LC) |
| S-SFP-GE-LH40-SM1550 | Máy thu quang, eSFP, GE, Mô-đun đơn chế độ ((1550nm, 40km, LC) |
| Bộ thu quang 10G-SFP + | |
| SFP-10G-USR | 10GBase-USR Optical Transceiver, SFP +, 10G, Multi-mode Module ((850nm, 0.1km, LC) |
| OMXD30000 | Bộ thu quang, SFP +, 10G, Mô-đun đa chế độ ((850nm, 0.3km, LC) |
| OSX010000 | Máy thu quang, SFP +, 10G, Mô-đun đơn chế độ ((1310nm, 10km, LC) |
| Bộ thu quang 40GE CFP | |
| CFP-40G-SR4 | Bộ thu tốc độ cao CFP-40G-SR4,CFP,40G,Module đa chế độ ((850nm,4*10G,0.1km,MPO) |
| CFP-40G-LR4 | High Speed Transceiver,CFP,40G,Single-mode Module ((1310nm band,41.25G, 10km, thẳng LC) |
|
|
High Speed Transceiver,CFP,40G,Single-mode Module ((1310nm band,41.25G, 40km, thẳng LC) |
| Bộ thu quang 40GE QSFP + | |
| QSFP-40G-eSR4 | 40GBbase-eSR4 Optical Transceiver, QSFP+, 40G, đa chế độ (850nm,0.3km,MPO) ((Điện kết nối với bốn SFP + máy thu quang) |
| QSFP-40G-ER4 | Bộ thu quang 40GBase-ER4, QSFP+, 40G, Mô-đun chế độ đơn (1310nm,40km,LC) |
| Bộ thu quang CFP 100GE | |
|
|
Máy phát tín hiệu tốc độ cao, CFP, 100G, Mô-đun đa chế độ,0.1km,MPO) |
|
|
CFP, 100G, Mô-đun đơn chế độ ((1310nm băng tần,4*25G,10km, thẳng LC) |
|
|
High Speed Transceiver,CFP100G,Single-mode Module ((1310nm band,4*25G,40km,straight LC) |
| Máy phát đồng GE | |
| SFP-1000BaseT | Máy phát điện,SFP,GE,Electrical Interface Module ((100m,RJ45) |
| Thẻ giao diện 100GE | |
| ES1D2C02FEE0 | Thẻ giao diện Huawei 2-Port 100GBASE-X ((EE,CFP)ES1D2C02FEE0 |
| Thẻ giao diện 10GE | |
| ES1D2X40SFC0 | Thẻ giao diện 40 cổng 10GBASE-X ((FC,SFP+) |
| ES1D2X16SSC2 | Thẻ giao diện Huawei 16-Port 10GBASE-X ((SC,SFP+)ES1D2X16SSC2 |
| Đơn vị điều khiển chính | |
| ES0D00MCUA00 | S7703 Đơn vị điều khiển chính A |
| Module quạt | |
| ES0E2FBX | S7700 Hộp quạt điện áp rộng |
Bảng 3 cho thấy sự so sánh của ES0Z1B06ACS0, ES0Z1B03ACS0 và ES0Z1B12ACS0.
| Mã sản phẩm | ES0Z1B06ACS0 | ES0Z1B03ACS0 | ES0Z1B12ACS0 |
| Khả năng chuyển đổi | 3.84 Tbit/s | 1.92 Tbit/s | 3.84 Tbit/s |
| Hiệu suất chuyển tiếp | 2,880 Mpps | 1,440 Mpps | 2,880 Mpps |
| Thiết kế dư thừa | Người giám sát, Power Module, CMU, Fan Tray | Người giám sát, Power Module, CMU, Fan Tray | Người giám sát, Power Module, CMU, Fan Tray |
| Khả năng đệm | 200 ms mỗi cổng | 200 ms mỗi cổng | 200 ms mỗi cổng |
| Trọng lượng bao bì (kg) |
45.8 | 21.8 | 56.1 |
| Khối lượng gói (m^3) |
0.247 | 0.124 | 0.322 |
| Kích thước bao bì (D*W*H mm) |
638*612*632 | 652*595*322 | 810*650*610 |
| Khối lượng ròng (D*W*H mm) |
489*442*442 | 489*442*175 | 489*442*664 |
