Thông tin chi tiết sản phẩm:
|
| Điều kiện: | NIB và sử dụng | Chi nhánh: | Cisco |
|---|---|---|---|
| Đường lên: | 4x SFP/SFP+ | Số lượng tuyến đường: | 64K cho IPv4, 32K cho IPv6 |
| băng thông cho mỗi khe cắm: | 48 Gbps | CPU: | lõi tứ; 1,8 GHz |
| Làm nổi bật: | cisco interface cards,cisco spa module |
||

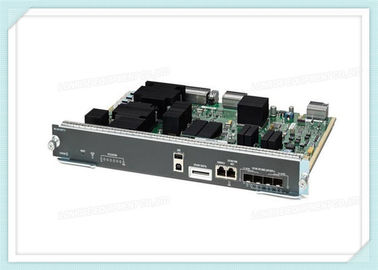

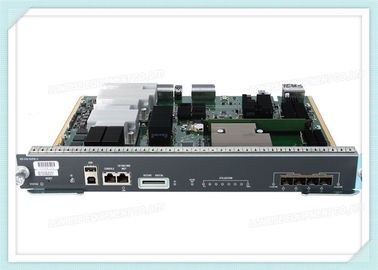

Lãnh đạo Cisco trong mạng không biên giới được mở rộng với các tính năng quan trọng: Cisco TrustSec®, Cisco MultiGig, NetFlow linh hoạt, Cisco EnergyWise®, Cisco UPoE, và nhiều tính năng cải tiến khác được cung cấp bởi Cisco Catalyst 4500E Supervisor Engine 8L-E. Backward and forward compatibility with most existing Cisco Catalyst 4500E line cards and power supplies helps assure deeper customer satisfaction with an industry-leading investment protection architectureCisco Catalyst Supervisor Engine 8L-E được hỗ trợ trong khung Cisco Catalyst 4500 E-Series.
|
WS-X45-SUP8L-E= Thông số kỹ thuật |
|
|
Tính năng |
|
|
STATUS LED |
Đèn LED trạng thái cho thấy trạng thái hiện tại của động cơ giám sát và trạng thái phần mềm hiện tại. |
|
Chuyển đổi thiết lập lại (đóng ra) |
Chuyển đổi RESET được sử dụng để đặt lại và khởi động lại công tắc. |
|
UID LED và kết hợp công tắc |
Một sự kết hợp của nút bấm và đèn LED. đèn LED màu xanh có thể được bật bằng cách nhấn nút UID trên bảng điều khiển phía trước hoặc thông qua phần mềm. Mục đích chính của đèn hiệu LED là cho phép nhận dạng từ một vị trí từ xa trong quá trình cấu hình hoặc khắc phục sự cố. Khả năng bật / tắt đèn LED bằng cách nhấn một công tắc cho phép bạn đi bộ đến phía bên kia của một giá đỡ đầy đủ và xác định công tắc.Nhấn công tắc đèn LED đèn hiệu màu xanh dương bật và tắt đèn hiệu LED. |
|
Cổng USB |
Cổng USB được hỗ trợ. |
|
Cổng CONSOLE (cổng kết nối RJ-45) |
Đây là một cổng 10/100/1000 sử dụng đầu nối RJ-45. Cổng bảng điều khiển cho phép bạn truy cập vào công tắc hoặc tại địa phương (với một đầu cuối bảng điều khiển) hoặc thông qua một modem (từ xa).Cổng có đầu nối RJ-45. Cổng máy điều khiển cho phép bạn thực hiện các chức năng sau: Thiết lập công tắc từ CLI Giám sát thống kê và lỗi mạng Thiết lập tham số đại lý SNMP |
|
Cổng 10/100/1000 MGT (cổng kết nối RJ-45) |
Cổng quản lý Ethernet là một cổng máy chủ Layer 3 mà bạn có thể kết nối một máy tính. Bạn có thể sử dụng cổng quản lý Ethernet thay vì cổng switch console để quản lý mạng.Khi quản lý chuyển đổi, kết nối máy tính với cổng quản lý Ethernet trên một công tắc Catalyst 4500 E-series. |
|
LINK LED (cổng quản lý) |
Cổng 10/100/1000 MGT có một đèn LED liên kết gắn liền với nó. |
|
Ứng dụng DIGITAL SECURE |
Một giao diện thẻ nhớ Secure Data (SD) tiêu chuẩn được cung cấp trên bảng điều khiển phía trước. |
|
Đèn LED SD |
Đèn LED SD cho thấy trạng thái hiện tại của khe cắm thẻ nhớ SD. |
|
Đèn LED SUP hoạt động |
Đèn LED động cơ giám sát hoạt động cho biết động cơ giám sát hoạt động hay ở chế độ chờ trong các cấu hình động cơ giám sát dư thừa. |
|
Đèn LED sử dụng |
Tám đèn LED cho thấy (như một tỷ lệ phần trăm) tải lượng giao thông hiện tại trên mặt sau. |
|
Cổng 1G/10G UPLINKS (SFP/SFP+). |
Supervisor Engine 8L-E có bốn cổng 1-G hoặc 10-G sử dụng các máy thu nhỏ có thể cắm (SFP) hoặc máy thu SFP +. |
|
Đèn LED cổng nối kết |
Các đèn LED cổng liên kết lên hiển thị trạng thái và hoạt động của các cổng liên kết lên. |
|
Động cơ giám sát 8L-E LED bảng điều khiển phía trước |
|
|
STATUS |
Chỉ ra trạng thái của Supervisor Engine: Màu xanh lá cây: Tất cả các xét nghiệm chẩn đoán đã vượt qua. Orange Ứng dụng khởi động hoặc kiểm tra chẩn đoán đang được tiến hành. Thử nghiệm chẩn đoán Red-A thất bại. tắt Ứng dụng điều khiển bị tắt hoặc không được bật. |
|
Liên kết |
Chỉ ra trạng thái của cổng quản lý Ethernet 10/100/1000 BASE-T: Màu xanh lá cây: Liên kết hoạt động. Off ✓ Không có tín hiệu được phát hiện, hoặc có lỗi cấu hình liên kết, hoặc liên kết bị vô hiệu hóa bởi người dùng. |
|
SD |
Chỉ ra trạng thái của cổng kỹ thuật số an toàn: Thẻ SD màu xanh lá cây được đưa vào. Thẻ off SD đã được loại bỏ, hoặc thẻ SD bị hỏng. |
|
SUP hoạt động |
Chỉ ra liệu Supervisor Engine có hoạt động hay ở chế độ chờ: Động cơ Supervisor màu xanh lá cây hoạt động (trong các cấu hình động cơ Supervisor dư thừa) Off Supervisor engine đang ở chế độ chờ (trong cấu hình supervisor engine dư thừa) |
|
Sử dụng |
Khi công tắc hoạt động, tám đèn LED sử dụng cho thấy tải lượng giao thông hiện tại trên mặt sau như một giá trị tỷ lệ gần đúng.5% tải. |
|
Tình trạng cổng liên kết lên |
Chỉ ra trạng thái của cổng liên kết lên: Màu xanh lá cây: Liên kết hoạt động. Màu cam Ứng dụng đã bị vô hiệu hóa. Nhấp nháy màu cam Ứng dụng tự kiểm tra bật cho thấy cổng bị lỗi. Tắt Không có tín hiệu được phát hiện hoặc có lỗi cấu hình liên kết. |
|
Cổng liên kết lên hoạt động |
Hai đèn LED trên bảng điều khiển phía trước cho thấy hoạt động cổng liên kết lên: 1-2 ACTIVE chỉ ra rằng cổng 1 và 2 đang hoạt động 3-4 ACTIVE chỉ ra rằng cổng 3 và 4 đang hoạt động Trong các cấu hình động cơ giám sát độc lập, tất cả bốn cổng liên kết lên đều hoạt động; tất cả các đèn LED hoạt động được chiếu sáng màu xanh lá cây. Trong các cấu hình động cơ giám sát dư thừa, chỉ có đèn LED hoạt động 1-2 được chiếu sáng màu xanh lá cây. |
