Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Điểm cuối hội nghị truyền hình | Mã sản phẩm: | CS-BRD55P-K9 |
|---|---|---|---|
| Lô hàng: | DHL | Tình trạng: | Mới |
| thời gian dẫn: | 2-3 ngày | Bảo hành: | 1 năm |
| Từ khóa: | CS-BRD55P-K9 | ||
| Làm nổi bật: | Bo mạch Cisco CS-BRD55P Layer 3,Bo mạch 100GE QSFP28 có thể thay nóng,Bo mạch điểm cuối hội nghị truyền hình Cisco |
||

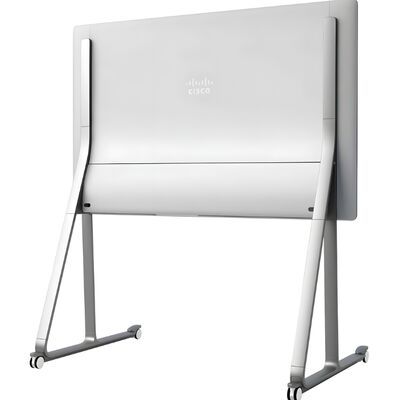

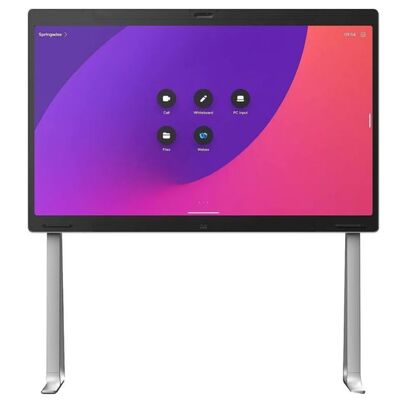

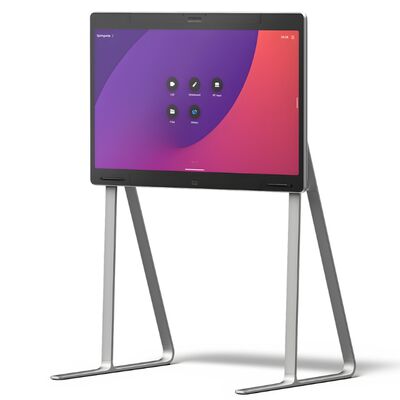

Cisco CS-BRD55P-K9 là một đơn vị hiển thị hợp tác tiên tiến được thiết kế để tích hợp liền mạch trong môi trường kinh doanh.và thiết lập làm việc từ xa, sản phẩm này đảm bảo hội nghị video chất lượng cao và làm việc theo nhóm hiệu quả.
Hình 1 cho thấy bảng điều khiển phía trước của CS-BRD55P-K9.
|
Nhóm sản phẩm |
Nền tảng được hỗ trợ |
|
Cisco Board Pro |
● Kích hoạt và kết nối với Webex
● Đăng ký bản địa với Cisco Unified Communications Manager (UCM) hoặc Cisco ExpresswayTM(từ phiên bản 10.5.2 hoặc mới hơn với gói thiết bị)
● Người bảo vệ cổng H.323 của bên thứ ba và proxy SIP dựa trên tiêu chuẩn
● Nền tảng họp video của bên thứ ba thông qua khả năng tương tác video: Microsoft Teams (CVI, WebRTC), Google Meet (WebRTC), Zoom (SIP, thông qua Zoom Conference Room Connector).
● Microsoft Teams Rooms trên Android (với tùy chọn tham gia các cuộc họp và sự kiện Webex đầy đủ tính năng).
|
| Số mẫu | Mô tả |
| MIC-EXTENSION | Micrô bên ngoài để tăng cường thu âm. |
| CAM-5X-EXT | 5x mở rộng camera zoom cho phạm vi phòng rộng hơn. |
| Điều khiển từ xa | Điều khiển từ xa cầm tay để điều hướng hệ thống thuận tiện. |
| Mô hình | Mô tả |
|---|---|
| CS-MIC-TABL20 | Microphone bàn Cisco 20 |
| CS-AUD-SPKR20 | Cisco ngoài loa 20 |
| CS-CUST-WALL | Cisco Wall Mount Kit |
Các thông số kỹ thuật CS-BRD55P-K9 |
|
|
Khả năng tương thích phần mềm |
● RoomOS 10.11 trở lên
● Microsoft Teams Rooms trên Android
|
|
Các thành phần mặc định của Cisco Board Pro |
● Đơn vị chính tích hợp đầy đủ được cung cấp với:
◦ Hiển thị LCD 4K đa cảm ứng 55 hoặc 75 inch ◦ Máy ảnh 2 x 4k ◦ 14 phần tử hệ thống micrô thế hệ thứ hai ◦ Các loa tích hợp và woofer ● 2 cây bút viết
● Bộ cài treo tường (nếu chọn gầm sàn, bộ cài treo tường không còn bao gồm)
● Cáp Ethernet (16,4 feet/5 m)
● Cáp điện theo quốc gia được chỉ định theo thứ tự
● Nâng tay
|
|
Hiển thị |
Màn hình LCD 55 inch/75 inch ● Độ phân giải: 4k UHD (3840x2160) /16:9)
● Loại màn hình: IPS LCD.
● Kích thước màn hình bằng inch: 55 ′′ hoặc 75 ′′
● Độ sáng: 350 cd/m2
● góc nhìn: +/- 89 độ (tất cả hướng)
● Số màu sắc: 1,07 tỷ (10 bit)
● Sự tương phản: 1:1000
● Thời gian phản ứng: 8ms
|
|
Các thành phần phần cứng tùy chọn |
● Microphone bàn Cisco Pro
● Microphone bàn Cisco (3.5mm mini jack)
● Microphone trần Cisco (3.5mm mini jack)
● Cisco Room Navigator
● Cáp mạng, cáp HDMI và cáp trình bày
● Cáp USB-C quang học Cisco Active, 9m
● Đứng trên tường, phiên bản 55 inch
● Đứng tường, phiên bản 75 inch
● Đứng sàn, phiên bản 55 inch
● Đứng sàn, phiên bản 75 inch
● Bộ bánh xe để đứng trên sàn, phiên bản 55 inch
● Bộ bánh xe để đứng trên sàn, phiên bản 75 inch
● Máy ảnh Cisco PTZ 4K
|
|
Giao diện người dùng |
● Chức năng cảm ứng công suất được chiếu trong tế bào
● Kính nắp gắn kết quang học
● Multi-touch
● Chế độ sử dụng bút viết
● Sự khác biệt giữa bút và ngón tay
|
|
Dải băng thông |
● Tốc độ băng thông lên đến 20 Mbps cho nội dung video
● 720p30 từ 768 kbps
● 720p60 từ 1152 kbps
● 1080p30 từ 1472 kbps
● 1080p60 từ 2560 kbps
|
|
Chuyển qua tường lửa |
● Công nghệ Cisco Expressway
● H.460.18H.460.19 đi qua tường lửa
|
|
Tiêu chuẩn video |
● H.264 AVC, H.265 HEVC, H.263
|
|
Độ phân giải được hỗ trợ |
● Màn hình: 4kp60
● Video chính: Full HD 1080p30 và mã hóa 60 fps khi kết nối máy ảnh phụ
● Video chính trong các cuộc họp Webex (khi băng thông được đặt ở mức 20 Mbps): hiển thị đến 4x 1080p video stream giải mã tổng cộng 4K pixel
● Chia sẻ nội dung: 4kp15
|
|
Máy ảnh |
Máy ảnh 4K, 12MP: ● Tự động xem tốt nhất và theo dõi loa
● Độ sáng tự động và cân bằng màu trắng
● Tự động phóng to 5 lần
● 3x zoom kỹ thuật số thông qua SpeakerTrack
● Hỗ trợ chế độ camera khung hình cho các quan điểm bình đẳng của người tham gia
● Hỗ trợ khu vực họp
Máy ảnh chính: ● 85° góc nhìn ngang, 64° góc nhìn dọc
● Hình khẩu độ f/1.7-f/2.4
● Bộ cảm biến hình ảnh 12 MP, 30 fps
● Khoảng cách lấy nét: 0,8m đến vô hạn
● 1/2.3 ¢ Công nghệ CMOS, PDAF
Máy ảnh siêu rộng: ● 120° góc nhìn ngang, 90° góc nhìn dọc
● khẩu độ f/2.0
● Tập trung cố định
● Bộ cảm biến hình ảnh 12 MP, 30 fps
● 1/2.3 CMOS
|
|
Nhập video |
● USB-C DisplayPort chế độ thay thế lên đến 3840 x 2160p60 (4kp60)
● HDMI 2.0 đầu vào loại A hỗ trợ các định dạng lên đến 3840 x 2160p30 (4kp30)
● Đầu vào HDMI tương thích với HDCP
|
|
Các đầu ra video |
● HDMI 2.0 loại A lên đến 3840 x 2160p60 (4kp60) cho màn hình phản chiếu, nội dung và hiển thị video trực tiếp
|
|
Chia sẻ không dây |
● Ứng dụng Webex (lên đến 3840 x 2160 với 7,5 fps)
● Cisco Intelligent Proximity client (lên đến 1920 x 1080 ở 3 fps)
● Miracast (tối đa 1920 x 1080 ở 60 fps) Không có sẵn trên phiên bản không phát thanh đòi hỏi Board Pro phải được kết nối mạng Ethernet
● Apple AirPlay:
◦ Khám phá Bluetooth® (không trên phiên bản không phải là radio) và Khám phá dịch vụ Bonjour ◦ Phân chiếu màn hình lên đến 1920 x 1080 ở tốc độ 60 fps ◦ Màn hình mở rộng (chỉ dành cho Mac) - lên đến 1920 x 1080 ở tốc độ 60 fps ◦ Truyền tải video lên đến 3840 x 2160 ở tốc độ 30 fps |
|
Mạng lưới |
● 1 x Ethernet (RJ-45) 100/1000 Mbps cho LAN (mạng ngoài)
● 1 x Ethernet (RJ-45) cổng PoE (802.3af) 100/1000 Mbps với ngân sách năng lượng 15,4W cho phép cho Cisco Room Navigator và thiết bị ngoại vi phòng, chẳng hạn như Cisco PTZ Camera 4K
● Wi-Fi 802.11a/b/g/n/ac (2.4 và 5 GHz) - không có sẵn trong các phiên bản không phải vô tuyến
Lưu ý: Do các quy định tuân thủ, nó được yêu cầu để cho phép 802.11d trong điểm truy cập để sản phẩm hoạt động đúng trong phạm vi 5725 MHz 5875 MHz.Một kết nối Wi-Fi có thể được sử dụng như một lựa chọn linh hoạt. ● IPv4 Dynamic Host Configuration Protocol (DHCP) / tĩnh
● IPv6 (cả địa chỉ tĩnh và không trạng thái tự động cấu hình)
● Giao thức thời gian mạng (NTP)
● Hỗ trợ proxy HTTP (đối với tín hiệu, không phải phương tiện truyền thông)
● Kiểm tra proxy TLS được hỗ trợ
● Cisco Discovery Protocol (CDP)
● Xác thực mạng 802.1X (phrase mật khẩu hoặc chứng chỉ khách hàng X.509)
● 802.1Q mạng LAN ảo
● 802.1p (Chất lượng dịch vụ [QoS] và lớp dịch vụ [CoS])
|
|
Mã hóa và giải mã |
● Video: Full HD 1080p30
● Dòng nội dung: 4k 2160p15
● Giải mã nội dung lên đến 4k từ Webex
|
|
Cảm biến |
● Phát hiện sự hiện diện bằng công nghệ siêu âm được nhúng vào thiết bị video. Hỗ trợ cho người đếm để theo dõi thời gian thực và hỗ trợ phân bổ không gian
● Theo dõi tiếng ồn chung, tiếng ồn xung quanh và âm thanh phòng (RT60) với các cảm biến tích hợp
● Các cảm biến môi trường đo nhiệt độ, độ ẩm và chất lượng không khí được bao gồm trong bảng điều khiển Room Navigator (vui lòng tham khảo trang dữ liệu Cisco Room Navigator để biết thêm thông tin)
|
|
Chế độ đồng hành |
● Trong chế độ đồng hành, một thiết bị Cisco Room Series và một Board Pro làm việc cùng nhau qua IP như một hệ thống kết hợp.
● Người dùng có thể bắt đầu các cuộc họp bằng thiết bị Room Series và sử dụng Board Pro cho bảng trắng kỹ thuật số.và bảng trắng được chia sẻ với thiết bị phòng tự động trong cuộc gọi video.
|
|
Tiêu chuẩn âm thanh |
● G.711G.722G.722.1G.729, AAC-LD, và Opus
|
|
Tính năng âm thanh |
● Phân hủy tiếng vang âm thanh (AEC)
● Phân phối môi tích cực
● Loại bỏ tiếng ồn bằng AI
● Kiểm soát tăng tự động (AGC)
● Máy nghe sáng
● Phản ứng âm thanh
● Full Duplex
● Âm thanh toàn dải
● Giảm tiếng ồn
● Âm thanh không gian
● Công nghệ siêu âm
● Tính năng micrô thử nghiệm có sẵn trong cài đặt thiết bị RoomOS cho phép người dùng ghi lại một mẫu âm thanh và phát lại để kiểm tra chất lượng thu âm và cài đặt loại bỏ tiếng ồn
|
|
Đầu vào âm thanh |
● 2 đầu vào micro analog
● 1 đầu vào HDMI
● 1 USB-C
● 1 USB-A
● 1x Ethernet cho âm thanh qua IP - kết nối với tối đa 3x Cisco Table Microphone Pro microphone hội nghị đa hướng.hỗ trợ lên đến 8x Cisco Microphone Pro đơn vị hoặc lên đến 8x các luồng micrô kỹ thuật số của bên thứ ba thông qua AES67Xin lưu ý rằng kết nối nhiều micrô IP qua Ethernet đòi hỏi một công tắc tương thích PoE, ví dụ: CBS250, CBS350 và C1200.
● Bluetooth ® - Không có trên phiên bản không phát thanh **
|
|
Các đầu ra âm thanh |
● 1 đường dây tương tự (minijack 3.5mm stereo)
● 1 đầu ra USB-C
● 1 đầu ra USB-A
● 1x Ethernet cho âm thanh qua các luồng âm thanh IP & AES67
● Bluetooth ® - Không có trên phiên bản không phát thanh **
|
|
Hệ thống micrô và loa |
● Đội micro hình chùm 14 phần tử để thu âm giọng nói rõ ràng và theo dõi loa.
Lưu ý: Mảng micrô nội bộ được tối ưu hóa cho đến 4 mét (13 ft) từ thiết bị trong các phòng họp nhỏ và vừa và không gian cộng tác.Trong các phòng họp nơi những người tham gia xa nhất ngồi cách thiết bị hơn 4 mét, chúng tôi khuyên bạn nên mở rộng nhận âm thanh bằng cách thêm micrô ngoài bàn hoặc trần nhà để đảm bảo trải nghiệm âm thanh tốt nhất.Lưu ý rằng âm thanh phòng và mức độ tiếng ồn nền cũng ảnh hưởng đến khoảng cách và chất lượng nhận lời nói trong không gian họpXem Hướng dẫn quản trị và Cisco Project Workplace để hướng dẫn về thực tiễn tốt nhất ● Hệ thống loa đa kênh với các trình điều khiển đầy đủ chất lượng cao và các bộ xoay lực riêng biệt.
● Phản ứng tần số hệ thống loa: 75 Hz đến 20 kHz [+/- 3dB].
● Mức áp suất âm thanh tối đa: 94dB.
|
|
Theo dõi loa |
● Thiết lập một bộ micrô để theo dõi người nói.
● Chức năng tổng quan tốt nhất tự động phát hiện người trong phòng và khung họ cho khung hình nhóm tốt nhất.hệ thống sử dụng âm thanh tam giác để phát hiện các loa hoạt động và chọn khung tốt nhất để hiển thị một tối ưu hóa, hình ảnh nổi bật của người phát biểu
● Để có trải nghiệm theo dõi loa tối ưu cho những người tham gia từ xa, nên người tham gia xa nhất trong phòng nằm trong khoảng cách ít hơn 6 mét từ thiết bị video.Lưu ý rằng tổng quan tốt nhất (tự động khung nhóm) chế độ máy ảnh hỗ trợ một khoảng cách mở rộng từ Board Pro.
|
|
Theo dõi người trình diễn |
● Cần kết nối Board Pro G2 với Cisco PTZ Camera 4K hoặc Camera Precision 60 qua Ethernet và HDMI
● Máy ảnh theo dõi động người trình diễn địa phương trong một khu vực được xác định và giúp đảm bảo tầm nhìn tối ưu
● Khả năng phát hiện khuôn mặt và phần trên cơ thể dựa trên AI
|
|
USB-C BYOD |
Khả năng cung cấp sau đây qua một cáp USB-C cho một máy tính được kết nối: ● USB 2.0 loại C
● Mở rộng màn hình (3840x2160 @ 60fps) (máy tính phải hỗ trợ cổng hiển thị Altmode)
● Khả năng chuyển tiếp cảm ứng trên các hệ điều hành được hỗ trợ
● Sử dụng máy ảnh, micrô và loa Cisco Board Pro với bất kỳ máy khách phần mềm nào
● Sạc máy tính xách tay (tối đa 60W)
●Lượng đầu ra: 20V@3A (60W), 15V@3A (45W), 12V@3A (36W), 9V@3A (27W), 5V@3A (15W)
|
|
Định dạng luồng video |
● Hỗ trợ bố trí luồng video Webex và các tính năng họp có sẵn, bao gồm tập trung, lưới, nổi bật, chồng và chồng lên.
● Có sẵn trong các cuộc họp Webex, People Focus cung cấp một tùy chọn bố trí video thông minh loại bỏ không gian sàn và trần dư thừa,trong khi tối ưu hóa bố cục dựa trên nơi mọi người đang ngồi trong phòng, cho một cái nhìn công bằng hơn của mỗi người tham gia cuộc họp.
|
|
Hỗ trợ ngôn ngữ |
● tiếng Ả Rập, tiếng Séc, tiếng Đan Mạch, tiếng Đức, tiếng Anh Hoa Kỳ, tiếng Anh Anh Anh, tiếng Catalonia, tiếng Tây Ban Nha, tiếng Tây Ban Nha, tiếng Pháp, tiếng Pháp Canada, tiếng Hebrew, tiếng Hungary, tiếng Ý, tiếng Nhật, tiếng Hàn, tiếng Hà Lan, tiếng Na Uy,Ba Lan, Bồ Đào Nha Brazil, Bồ Đào Nha, Nga, Thụy Điển, Thổ Nhĩ Kỳ, Ukraine, Trung Quốc (đơn giản hóa), Trung Quốc truyền thống.
|
|
Quản lý hệ thống |
● Đối với việc triển khai đám mây, thiết bị được quản lý trong Control Hub, cung cấp một khung kính duy nhất về tình trạng hệ thống, kích hoạt, cấu hình, số liệu, thông tin chi tiết không gian làm việc và khắc phục sự cố.
● Đối với triển khai tại chỗ, quản lý thông qua Cisco Unified Communications Manager hoặc Expressway được hỗ trợ
◦ Đăng ký trên Cisco Unified Communications Manager (CUCM) yêu cầu CUCM phiên bản 12.5 ((1) hoặc mới hơn ◦ Đăng ký bản địa với Cisco Expressway (từ phiên bản 10.5.2 hoặc mới hơn với gói thiết bị) ◦ Webex ◦ Người bảo vệ cổng H.323 của bên thứ ba và các ủy nhiệm SIP dựa trên tiêu chuẩn. |
|
Nghị định thư |
● H.323
● SIP
● Webex
● WebRTC
|
|
Mã hóa nhúng |
● H.323 và SIP điểm đến điểm
● Dựa trên tiêu chuẩn: H.235 v3 và Tiêu chuẩn mã hóa nâng cao (AES-128 hoặc 256)
● Tạo và trao đổi khóa tự động
● Hỗ trợ mã hóa đầu cuối trong các cuộc họp và cuộc gọi Webex
|
|
Hỗ trợ mạng IPv6 |
● Hỗ trợ đống gọi duy nhất cho cả H.323 và SIP
● IPv4 và IPv6 hai ngăn xếp cho DHCP, SSH, HTTP, HTTPS, DNS, DiffServ
● Hỗ trợ cả cấu hình IP tĩnh và tự động, cấu hình địa chỉ không quốc gia tự động và DHCPv6
|
|
Các tính năng bảo mật |
● Quản lý an toàn sử dụng giao thức HTTPS và SSH
● Mã hóa đầu cuối cho cuộc gọi và cuộc họp trên Webex
● Mã hóa phương tiện dựa trên tiêu chuẩn trên tất cả các back-end (Secure Real-time Transport Protocol [SRTP], sử dụng AES-128-GCM hoặc AES-256-GCM)
● WPA3 TM và WPA3-Enterprise với bảo mật CCMP128 Wi-Fi ®
● Bảo vệ mật khẩu để truy cập quản trị có sẵn trên bộ điều khiển Room Navigator
● Bảo vệ cài đặt mạng
|
|
Quản lý chứng chỉ |
● The device comes with a manufacturer installed certificate (MIC) signed by Cisco's manufacturing CA which can be used for Certificate Authority Proxy Function (CAPF) for secure onboarding to Cisco UCM
● Tùy chọn cho người dùng cài đặt chứng chỉ với khóa riêng phù hợp cho các dịch vụ như IEEE802.1x, wifi, máy chủ HTTPS và SIP-TLS
● Hỗ trợ cho tất cả các loại chứng chỉ thông thường và kích thước khóa. Thiết bị đi kèm với một danh sách được cài đặt sẵn của CA (Certificate Authorities) được Cisco kiểm tra và cập nhật thường xuyên.Bạn có thể thêm hoặc loại bỏ chứng chỉ từ danh sách này nếu muốnDanh sách CA được sử dụng cho kết nối HTTPS và TLS khác.
|
|
Sức mạnh |
● Lượng điện:
◦ Cisco Board Pro 55: 3.0-1.5 A 100-240 V 50/60 Hz, lớp I ◦ Cisco Board Pro 75: 4.0-2.0 A 100-240 V 50/60 Hz, lớp I ● Năng lượng dự phòng trên mạng: 8 W điển hình*
● Lượng dự phòng: 1 W bình thường*
● Thiết lập giờ làm việc trên thiết bị cho phép tắt các tính năng như biển báo bên ngoài giờ làm việc bình thường, để tối ưu hóa mức tiêu thụ điện và kéo dài tuổi thọ màn hình.Ngoài giờ làm việc thiết bị sẽ không thức dậy ngay cả khi nó phát hiện chuyển động trong phòng.
|
|
Nhiệt độ và độ ẩm hoạt động, lưu trữ và vận chuyển |
● Nhiệt độ hoạt động: 0°C đến 35°C (32°F đến 95°F)
● Độ ẩm hoạt động: 20% đến 90% Độ ẩm tương đối (RH không ngưng tụ)
● Nhiệt độ lưu trữ và vận chuyển (-20C đến +60C)
● Độ ẩm lưu trữ và vận chuyển (10% - 90% RH không ngưng tụ)
|
|
Hỗ trợ đa điểm |
Khả năng hội nghị SIP/H.323 nhúng 5 chiều với tùy chọn MultiSite |
|
Tính năng đa trang web |
● SIP/H.323 MultiSite thích nghi:
◦ Độ phân giải 3 chiều lên đến 1080 ở 30 fps cộng với nội dung lên đến 4K ở 15 fps ◦ Độ phân giải 4 chiều lên đến 720 ở 30 fps cộng với nội dung lên đến 4K ở 15 fps ◦ Độ phân giải 5 chiều lên đến 720 ở 30 fps cộng với nội dung lên đến 4K ở 10 fps ● Chuyển mã âm thanh và video hoàn toàn
● H.323, SIP, và VoIP trong cùng một hội nghị
● Hỗ trợ trình bày (H.239, BFCP) từ bất kỳ người tham gia nào ở độ phân giải lên đến 4Kp15
● ấn tượng tốt nhất (định dạng sự hiện diện liên tục tự động)
● Mã hóa và hai luồng từ bất kỳ tình huống
|
|
Chứng nhận và tuân thủ quy định |
●Chỉ thị 2014/30/EU (Chỉ thị EMC) - lớp A - đối với các phiên bản không phải vô tuyến
●Chỉ thị 2014/53/EU (Điều hướng về thiết bị vô tuyến) - đối với các phiên bản vô tuyến
●Chỉ thị 2014/35/EU (Điều hướng điện áp thấp) - đối với các phiên bản không phải vô tuyến
●Chỉ thị 2011/65/EU (RoHS)
●Chỉ thị 2012/19/EU (WEEE)
●NRTL được phê duyệt (an toàn sản phẩm)
●Danh sách FCC (thiết bị vô tuyến)
●FCC CFR 47 Phần 15B (EMC) - Lớp A
●FCC CFR 47 Phần 15C (RF)
●FCC CFR 47 Phần 15E (RF)
|
|
Sự bền vững |
●Các nguyên tắc thiết kế tròn được áp dụng cho kiến trúc sản phẩm, vật liệu và bao bì
●Lượng bọt, nhựa dùng một lần và vật liệu không tái chế trong hộp giảm
●Bao gồm nhựa tái chế sau khi tiêu thụ (PCR) trong các bộ phận cơ khí và mỹ phẩm có nguồn gốc từ các thiết bị cuối đời và thiết bị điện tử cũ
●Hệ thống video được sản xuất bằng các vật liệu bền vững hơn, được lựa chọn một cách có ý thức và được thiết kế để sửa chữa, cải tạo và tái chế dễ dàng để kéo dài vòng đời của sản phẩm.
●Tiêu thụ năng lượng thông minh và tùy chọn cho phép Office Hours tối ưu hóa việc sử dụng năng lượng và kéo dài vòng đời của màn hình cảm ứng.
●Carbon Emission Insights widget trong Control Hub cho phép theo dõi và tối ưu hóa dấu chân carbon của việc triển khai của bạn
●Chương trình lấy lại và tái sử dụng của Cisco cho phép bạn trả lại các thiết bị cuối sử dụng miễn phí, thông qua một quy trình đơn giản, an toàn và bền vững.
|
