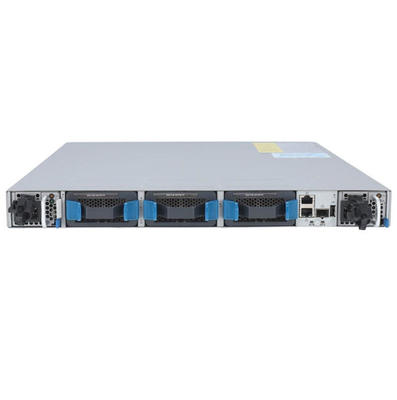

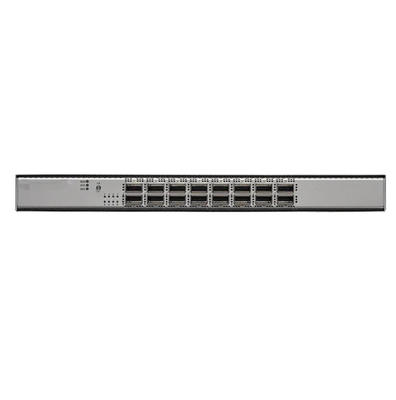

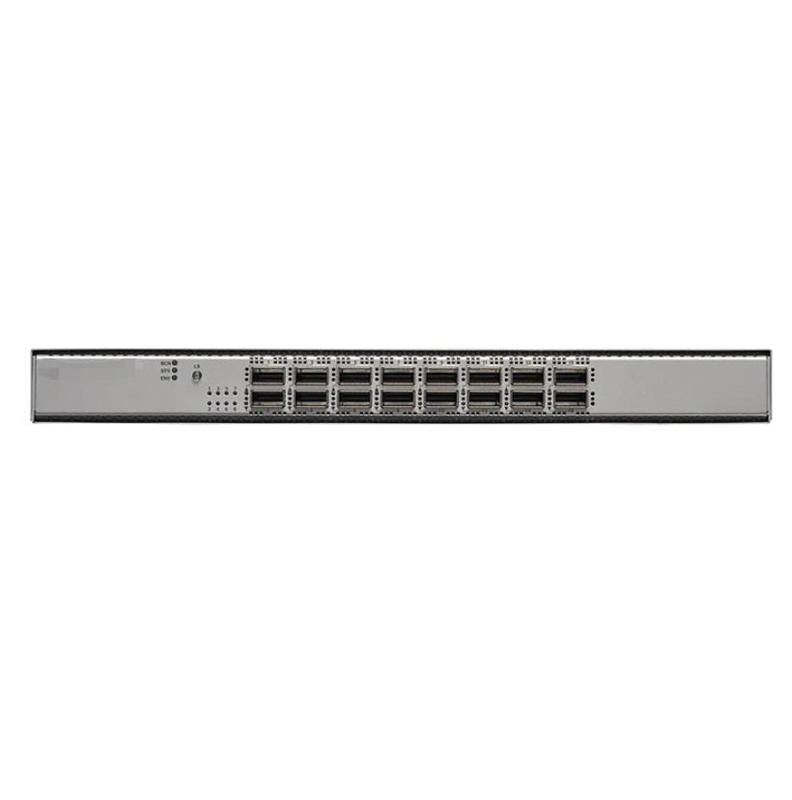

N9K-C9316D-GX Thiết bị chuyển mạch Nexus 9316D Spine với 16 cổng QSFP-DD 400/100G

Thông số kỹ thuật N9K-C9316D-GX

Các cảng

● Cổng QSFP-DD 16 x 400/100/40Gbps

Thể chất

● Bộ nhớ hệ thống: 16 GB NX-OS, 24 GB ACI

● Solid-State Disk (SSD): 128 GB

● USB: 1 cổng

● Cổng bảng điều khiển RS-232: 1

● Cổng quản lý: 2 (1 x 10/100/1000BASE-T và 1 x 1-Gbps SFP +)

● CPU Broadwell-DE: 4 lõi

● Kích thước (H x B x D): 3,38 x 17,37 x 22,27 inch (8,59 x 44,13 x 56,58 cm)

Bộ đệm gói

● 80 MB bộ đệm tập trung

Làm mát

● Fan: NXA-FAN-35CFM-PI và NXA-FAN-35CFM-PE

● 5 + 1 làm việc dư thừa

● Hướng lưu lượng không khí vào hoặc ra khỏi cửa hàng

● Có thể thay đổi bằng nhiệt: Có

Sức mạnh

● AC:

◦ 1100 Watt (W) nguồn cung cấp điện AC (tối đa 2)

◦ 1 + 1 thừa

◦ 80 Plus Các nguồn cung cấp năng lượng được xếp hạng Platinum với hiệu suất 90% hoặc cao hơn (20 đến 100% tải)

◦ Tần số: 50 đến 60 Hz (AC)

◦ Tuân thủ RoHS: Có

◦ Có thể thay đổi bằng nhiệt: Có

◦ Các tùy chọn hút nước hoặc xả khí ở phía cổng

◦ Sức mạnh điển hình: 650W (AC)

● DC:

◦ 1100 Watt (W) DC nguồn cung cấp điện (lên đến 2)

◦ 1 + 1 thừa

◦ 80 Plus Các nguồn cung cấp năng lượng được xếp hạng Platinum với hiệu suất 90% hoặc cao hơn (20 đến 100% tải)

● Điện áp cao AC/DC

◦ Năng lượng: 1200W AC, 930W DC hoặc 1200W HVAC/HVDC

◦ Điện áp đầu vào: 100 đến 240V * AC hoặc 40 đến 72V DC (tối thiểu và tối đa), 48 đến 60V DC (tiêu chuẩn)

Môi trường

● Nhiệt độ hoạt động: 32 đến 104°F (0 đến 40°C)

● Nhiệt độ không hoạt động (lưu trữ): -40 đến 158°F

● (-40 đến 70°C)

● Độ ẩm: 5 đến 85% (không ngưng tụ)

● Độ cao: 0 đến 13.123 ft (0 đến 4000m)

Số lượng tối đa các tuyến đường IPv4 Longest Prefix Match (LPM)

896,000

Số lượng tối đa các mục nhập máy chủ IPv4

896,000

Số lượng tối đa các mục địa chỉ MAC

256,000

Số lượng tối đa các tuyến đa phát

32,000

Số lượng các nhóm theo dõi theo Giao thức quản lý cổng nội bộ (IGMP)

Vận chuyển: 8000

Tối đa: 32,000

Số lượng tối đa các mục trong Danh sách kiểm soát truy cập (ACL)

Mỗi mảnh của động cơ chuyển tiếp:

● 5000 người vào

● 2000 lần ra

● Tối đa: 20.000 bước vào, 8000 bước ra

Số lượng VLAN tối đa

3967

Số trường hợp Virtual Routing and Forwarding (VRF)

Vận chuyển: 1000

Tối đa: 16000

Số lượng đường dẫn ECMP tối đa

64

Số lượng kênh cảng tối đa

512

Số lượng liên kết tối đa trong kênh cảng

32

Số lượng các phiên SPAN hoạt động

4

Số lượng VLAN tối đa trong các phiên bản Rapid per-VLAN Spanning Tree (RPVST)

3967

Số lượng tối đa các nhóm Hot-Standby Router Protocol (HSRP)

490

Số lượng tối đa các trường hợp Multiple Spanning Tree (MST)

64

Kích thước bảng luồng được sử dụng cho nền tảng Cisco Tetration Analytics

64,000

Số lượng các mục dịch địa chỉ mạng (NAT)

1023

Tuân thủ quy định

Các sản phẩm nên phù hợp với nhãn CE theo Chỉ thị 2004/108/EC và 2006/95/EC.

An toàn

● UL 60950-1 Phiên bản thứ hai

● CAN/CSA-C22.2 số 60950-1 Phiên bản thứ hai

● EN 60950-1 Phiên bản thứ hai

● IEC 60950-1 Bản thứ hai

● AS/NZS 60950-1

● GB4943

EMC: Khí thải

● 47CFR Phần 15 (CFR 47) Lớp A

● AS/NZS CISPR22 lớp A

● CISPR22 lớp A

● EN55022 lớp A

● ICES003 lớp A

● VCCI lớp A

● EN61000-3-2

● EN61000-3-3

● KN22 lớp A

● CNS13438 lớp A

Lưu ý: Cisco Nexus N9K-C9364C vượt qua các tiêu chuẩn EMC Radiated Emissions trong tất cả các cấu hình,với ngoại lệ duy nhất là nếu sử dụng hơn 40 thiết bị quang có thể cắm của số bộ phận Cisco 10-3142-02 (hoặc 10-3142-01).

EMC: Khả năng miễn dịch

● EN55024

● CISPR24

● EN300386

● KN 61000-4

RoHS

Sản phẩm phù hợp với RoHS-6 với ngoại lệ cho các quả bóng lưới lưới (BGA) và chì
Máy kết nối áp dụng.
