Thông tin chi tiết sản phẩm:
|
| Model: | N9K-C9316D-GX | Description: | Nexus 9316D Spine switch with 16p 400/100G QSFP-DD |
|---|---|---|---|
| Switching Capacity: | 25.6 Tbps | Forwarding Rate: | 9.5 Bpps |
| Management ports: | 2 (1 x 10/100/1000BASE-T and 1 x 1-Gbps SFP+)2 (1 x 10/100/1000BASE-T and 1 x 1-Gbps SFP+) | Layer: | 3 |
| Manageable: | yes | Stackable: | yes |
| Rack Unit: | / | ||
| Làm nổi bật: | Cisco Nexus 9316D Spine Switch,Chuyển đổi 400G QSFP-DD,Chuyển mạch Ethernet tốc độ cao 16 cổng |
||
N9K-C9316D-GX là bộ chuyển mạch Cisco Nexus 9316D Spine với 16 cổng QSFP-DD 400/100G. Dựa trên công nghệ Cisco® Cloud Scale, các bộ chuyển mạch Cisco Nexus® 9300-GX là thế hệ tiếp theo của Bộ chuyển mạch Cisco Nexus 9000 Series cố định. Nền tảng này giới thiệu giao diện quang học 400G hoàn toàn tương thích ngược Quad Small Form-Factor Pluggable – Double Density (QSFP-DD) để di chuyển minh bạch các fabric trung tâm dữ liệu hiện có từ tốc độ 40-Gbps và 100-Gbps lên 400 Gbps. Nền tảng này cung cấp khả năng bảo vệ đầu tư cho khách hàng, mang lại khả năng mở rộng lớp 2 và lớp 3 linh hoạt cao và hiệu suất để đáp ứng nhu cầu thay đổi của các trung tâm dữ liệu ảo hóa và môi trường đám mây tự động.
Cisco cung cấp hai chế độ hoạt động cho Bộ chuyển mạch Cisco Nexus 9000 Series. Các tổ chức có thể triển khai Cơ sở hạ tầng hướng ứng dụng Cisco (Cisco ACI™) hoặc môi trường chuyển mạch Cisco Nexus (chế độ Cisco NX-OS). Giải pháp Cisco ACI là một kiến trúc hướng ý định, toàn diện với khả năng tự động hóa tập trung và các cấu hình ứng dụng dựa trên chính sách. Nó cung cấp một mạng truyền tải mạnh mẽ cho khối lượng công việc động và được xây dựng trên một fabric mạng kết hợp các giao thức đã được kiểm chứng theo thời gian với những cải tiến mới để tạo ra một kiến trúc có tính linh hoạt, khả năng mở rộng và khả năng phục hồi cao với các liên kết băng thông cao, độ trễ thấp. Fabric này cung cấp một mạng có thể hỗ trợ các môi trường trung tâm dữ liệu linh hoạt và khắt khe nhất.

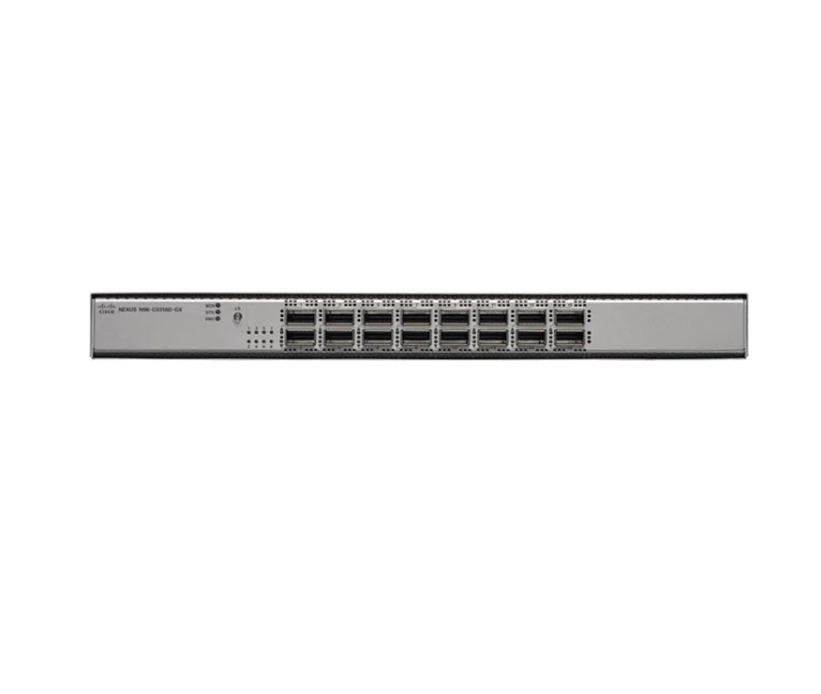

Hình 1 hiển thị Bộ chuyển mạch Cisco Nexus 9316D.
Bảng 1 hiển thị thông số kỹ thuật nhanh.
| SKU | N9K-C9316D-GX |
| Cổng | 16 x cổng QSFP-DD 400/100/40-Gbps |
| Bộ nhớ hệ thống | 16 GB NX-OS, 24 GB ACI |
| Ổ đĩa thể rắn (SSD) | 128 GB |
| USB | 1 cổng |
| Cổng giao diện điều khiển nối tiếp RS-232 | 1 |
| Cổng quản lý | 2 (1 x 10/100/1000BASE-T và 1 x 1-Gbps SFP+) |
| CPU Broadwell-DE | 4 lõi |
| Kích thước (C x R x S) | 3,38 x 17,37 x 22,27 inch (8,59 x 44,13 x 56,58 cm) |
Tổng quan về Cisco ACI
Cisco ACI là một giải pháp Mạng được xác định bằng phần mềm (SDN) toàn diện, mở và bảo mật hàng đầu trong ngành. Nó đơn giản hóa, tối ưu hóa và tăng tốc đáng kể việc triển khai và quản trị cơ sở hạ tầng, đồng thời đẩy nhanh vòng đời triển khai ứng dụng. Cisco ACI cung cấp khả năng tự động hóa dựa trên chính sách thông qua một lớp nền và lớp phủ tích hợp, không phụ thuộc vào hypervisor; và mở rộng khả năng tự động hóa chính sách cho bất kỳ khối lượng công việc nào, bao gồm máy ảo, máy chủ bare-metal vật lý và vùng chứa.
Cisco ACI cung cấp một khuôn khổ mạng dựa trên ý định để tạo điều kiện cho sự nhanh nhẹn trong trung tâm dữ liệu. Nó nắm bắt ý định kinh doanh và người dùng cấp cao hơn dưới dạng một chính sách và chuyển đổi ý định này thành các cấu trúc mạng cần thiết để cung cấp động mạng, bảo mật và các dịch vụ cơ sở hạ tầng. Nó sử dụng một phương pháp dựa trên hệ thống toàn diện, với sự tích hợp chặt chẽ giữa phần cứng và phần mềm và các yếu tố vật lý và ảo, một mô hình hệ sinh thái mở và Cisco tùy chỉnh sáng tạo để tạo điều kiện cho giá trị kinh doanh độc đáo cho các trung tâm dữ liệu hiện đại. Cách tiếp cận độc đáo này sử dụng một mô hình hoạt động dựa trên chính sách chung trên toàn mạng, giảm đáng kể chi phí và độ phức tạp trong việc vận hành mạng của bạn.
Cisco “ACI Anywhere” là một giải pháp toàn diện: với một ý định, sử dụng bất kỳ hypervisor nào, cho bất kỳ khối lượng công việc nào, ở bất kỳ vị trí nào và trong bất kỳ đám mây nào. Cisco “ACI Anywhere” cung cấp một bộ khả năng cho phép kết nối liền mạch giữa một trung tâm dữ liệu tại chỗ, các trung tâm dữ liệu từ xa, quy mô nhỏ và nhiều trung tâm dữ liệu phân tán theo địa lý dưới một bảng điều khiển chính sách duy nhất. Trong tương lai, những khả năng này cũng sẽ mở rộng sang đám mây công cộng.
Hình 2 hiển thị các khối xây dựng kiến trúc Cisco ACI.
Dòng Cisco Nexus GX cũng giới thiệu hỗ trợ chức năng spine-and-leaf ACI một chip để cho phép khách hàng sử dụng một thiết bị dòng GX nhất định, trong triển khai spine ACI hoặc leaf ACI để triển khai hoàn toàn linh hoạt.
Bảng 2 hiển thị hỗ trợ ACI.
| Mục | N9K-C9316D-GX | N9K-C93600CD-GX |
| Spine ACI | Có | Tương lai |
| Leaf ACI | Tương lai | Có |
Bảng 3 hiển thị các phụ kiện được đề xuất.
| Mã phụ tùng | Mô tả sản phẩm |
| Tùy chọn quạt | |
| NXA-FAN-35CFM-PI | Quạt Nexus, Nexus 2000, 3000, 9000 Quạt đơn, 35CFM, luồng không khí hút vào phía cổng |
| NXA-FAN-35CFM-PE | Quạt Nexus, Nexus 2000, 3000, 9000 Quạt đơn, 35CFM, luồng không khí xả phía cổng |
| Tùy chọn nguồn điện | |
| NXA-PAC-1100W-PI2 | Phụ tùng PSU Nexus AC 1100W - hút vào phía cổng |
| NXA-PAC-1100W-PE2 | Phụ tùng PSU Nexus AC 1100W - xả phía cổng |
| NXA-PDC-1100W-PI | Nexus 1100W Platinum DC PS, hút vào phía cổng |
| NXA-PDC-1100W-PE | Nexus 1100W Platinum DC PS, xả phía cổng |
| NXA-PHV-1100W-PI | Nexus 1100W Platinum HV-AC-DC PS, hút vào phía cổng |
| NXA-PHV-1100W-PE | Nexus 1100W Platinum HV-AC-DC PS, xả phía cổng |
| Phụ kiện | |
| N9K-C9300-RMK | Bộ giá đỡ cố định Nexus 9000 |
| N9K-C9300-ACK | Bộ phụ kiện cố định Nexus 9000 |
Bảng 4 hiển thị so sánh.
| Thiết bị | N9K-C9316D-GX | N9K-C93600CD-GX |
| Cổng |
|
|
| Vật lý |
|
|
| Bộ đệm gói |
|
|
Thông số kỹ thuật N9K-C9316D-GX |
|
| Cổng | ● 16 x cổng QSFP-DD 400/100/40-Gbps |
| Vật lý |
● Bộ nhớ hệ thống: 16 GB NX-OS, 24 GB ACI ● Ổ đĩa thể rắn (SSD): 128 GB ● USB: 1 cổng ● Cổng giao diện điều khiển nối tiếp RS-232: 1 ● Cổng quản lý: 2 (1 x 10/100/1000BASE-T và 1 x 1-Gbps SFP+) ● CPU Broadwell-DE: 4 lõi ● Kích thước (C x R x S): 3,38 x 17,37 x 22,27 inch (8,59 x 44,13 x 56,58 cm) |
| Bộ đệm gói | ● Bộ đệm tập trung 80 MB |
| Làm mát |
● Quạt: NXA-FAN-35CFM-PI và NXA-FAN-35CFM-PE ● Dự phòng 5+1 ● Hướng luồng không khí hút vào phía cổng hoặc xả phía cổng ● Có thể thay thế nóng: Có |
| Nguồn |
● AC: ◦ Nguồn điện AC 1100 Watt (W) (tối đa 2) ◦ Dự phòng 1+1 ◦ Nguồn điện được xếp hạng 80 Plus Platinum với hiệu suất từ 90% trở lên (tải từ 20 đến 100%) ◦ Tần số: 50 đến 60 Hz (AC) ◦ Tuân thủ RoHS: Có ◦ Có thể thay thế nóng: Có ◦ Tùy chọn hút vào phía cổng hoặc xả phía cổng ◦ Công suất điển hình: 650W (AC) ● DC: ◦ Nguồn điện DC 1100 Watt (W) (tối đa 2) ◦ Dự phòng 1+1 ◦ Nguồn điện được xếp hạng 80 Plus Platinum với hiệu suất từ 90% trở lên (tải từ 20 đến 100%) ● AC/DC điện áp cao ◦ Nguồn: 1200W AC, 930W DC hoặc 1200W HVAC/HVDC ◦ Điện áp đầu vào: 100 đến 240V * AC hoặc –40 đến –72V DC (tối thiểu và tối đa), –48 đến –60V DC (danh định) |
| Môi trường |
● Nhiệt độ hoạt động: 32 đến 104°F (0 đến 40°C) ● Nhiệt độ không hoạt động (lưu trữ): -40 đến 158°F ● (-40 đến 70°C) ● Độ ẩm: 5 đến 85% (không ngưng tụ) ● Độ cao: 0 đến 13.123 ft (0 đến 4000m) |
| Số lượng tối đa các tuyến Đường dẫn tiền tố dài nhất (LPM) IPv4 | 896.000 |
| Số lượng tối đa các mục nhập máy chủ IPv4 | 896.000 |
| Số lượng tối đa các mục nhập địa chỉ MAC | 256.000 |
| Số lượng tối đa các tuyến multicast | 32.000 |
| Số lượng nhóm theo dõi Giao thức quản lý cổng nội bộ (IGMP) |
Vận chuyển: 8000 Tối đa: 32.000 |
| Số lượng tối đa các mục nhập Danh sách kiểm soát truy cập (ACL) |
Trên mỗi lát của công cụ chuyển tiếp: ● 5000 vào ● 2000 ra ● Tối đa: 20.000 vào, 8000 ra |
| Số lượng tối đa VLAN | 3967 |
| Số lượng phiên bản Định tuyến và chuyển tiếp ảo (VRF) |
Vận chuyển: 1000 Tối đa: 16.000 |
| Số lượng tối đa các đường dẫn ECMP | 64 |
| Số lượng tối đa các kênh cổng | 512 |
| Số lượng liên kết tối đa trong một kênh cổng | 32 |
| Số lượng phiên SPAN đang hoạt động | 4 |
| Số lượng tối đa VLAN trong các phiên bản Cây bao trùm trên mỗi VLAN nhanh (RPVST) | 3967 |
| Số lượng tối đa các nhóm Giao thức bộ định tuyến dự phòng nóng (HSRP) | 490 |
| Số lượng tối đa các phiên bản Cây bao trùm đa (MST) | 64 |
| Kích thước bảng luồng được sử dụng cho nền tảng Cisco Tetration Analytics | 64.000 |
| Số lượng mục nhập Dịch địa chỉ mạng (NAT) | 1023 |
| Tuân thủ quy định | Sản phẩm phải tuân thủ Nhãn CE theo chỉ thị 2004/108/EC và 2006/95/EC. |
| An toàn |
● UL 60950-1 Phiên bản thứ hai ● CAN/CSA-C22.2 Số 60950-1 Phiên bản thứ hai ● EN 60950-1 Phiên bản thứ hai ● IEC 60950-1 Phiên bản thứ hai ● AS/NZS 60950-1 ● GB4943 |
| EMC: Phát xạ |
● 47CFR Phần 15 (CFR 47) Loại A ● AS/NZS CISPR22 Loại A ● CISPR22 Loại A ● EN55022 Loại A ● ICES003 Loại A ● VCCI Loại A ● EN61000-3-2 ● EN61000-3-3 ● KN22 Loại A ● CNS13438 Loại A Lưu ý: Cisco Nexus N9K-C9364C vượt qua các tiêu chuẩn Phát xạ bức xạ EMC trong tất cả các cấu hình, với ngoại lệ duy nhất là nếu hơn 40 quang học cắm được của số bộ phận Cisco 10-3142-02 (hoặc 10-3142-01) được sử dụng. |
| EMC: Khả năng miễn nhiễm |
● EN55024 ● CISPR24 ● EN300386 ● Dòng KN 61000-4 |
| RoHS | Sản phẩm tuân thủ RoHS-6 với các trường hợp ngoại lệ đối với các quả bóng Ball Grid-Array (BGA) có chì và chì đầu nối ép. |
