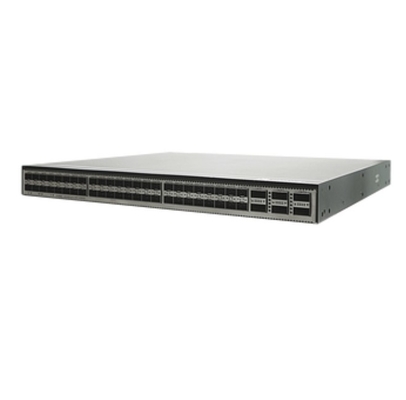

CE6881-48S6CQ-B 48*10G SFP+ 6*100G QSFP28 2*AC Cổng cung cấp điện Lối vào không khí bên

Định nghĩa của CE6881-48S6CQ-B

Điểm

Mô tả

Thông số kỹ thuật vật lý

• Kích thước (H x W x D)
• Kích thước cơ bản (không bao gồm các bộ phận nhô ra khỏi thân): 43,6 mm x 442,0 mm x 420,0 mm (1,72 inch x 17,4 inch x 16,5 inch)
• Kích thước tối đa (thần độ là khoảng cách từ các cổng trên bảng điều khiển phía trước đến tay cầm trên bảng điều khiển phía sau): 43,6 mm x 442,0 mm x 446,1 mm (1,72 in. x 17,4 in. x 17,6 in.)

Các thông số môi trường

Nhiệt độ

• Nhiệt độ hoạt động: 0 °C đến 40 °C (32 °F đến 104 °F) ở độ cao 0-1800 m (0-5906 ft)

Lưu ý:

Khi độ cao là 1800-5000 m (5096-16404 ft), nhiệt độ hoạt động cao nhất giảm 1 ° C (1.8 ° F) mỗi khi độ cao tăng 220 m (722 ft).

• Nhiệt độ lưu trữ: -40°C đến +70°C (-40°F đến +158°F)

Độ ẩm tương đối

RH 5% đến 95%, không ngưng tụ

Độ cao

< 5000 m (16404 ft)

Tiếng ồn (áp lực âm thanh, 27°C)

• Dòng không khí ngược sang phía trước: < 57 dBA
• Dòng không khí từ trước sang sau: < 58 dBA

Các thông số kỹ thuật năng lượng

Loại nguồn điện

AC/DC/HVDC

Điện năng AC đầu vào

• Phạm vi điện áp đầu vào định danh: 100 V AC đến 240 V AC, 50/60 Hz
• Phạm vi điện áp đầu vào tối đa: 90 V AC đến 290 V AC, 47 Hz đến 63 Hz

Điện năng nhập DC

• Phạm vi điện áp số: -48 V DC đến -60 V DC
• Phạm vi điện áp tối đa: -38,4 V DC đến -72 V DC

Điện áp cao DC đầu vào

• Mô-đun nguồn điện DC 600 W AC&240 V (cuộc PAC600S12):
• Phạm vi điện áp số: 240 V DC
• Phạm vi điện áp tối đa: 190 V DC đến 290 V DC
• Mô-đun điện DC cao áp 1200 W (dòng PHD1K2S12):
• Phạm vi điện áp danh: 240V DC đến 380V DC
• Phạm vi điện áp tối đa: 190V DC đến 400V DC

Lượng điện đầu vào

• Mô-đun nguồn điện DC 600 W AC&240 V (cuộc PAC600S12):
• 8 A (100 V AC đến 240 V AC)
• 4 A (240V DC)
• Mô-đun điện DC 1000 W (dòng PDC1000S12): 30 A (-48 V DC đến -60 V DC)
• Mô-đun điện DC cao điện áp 1200 W (Dòng PHD1K2S12): 8 A

Tiêu thụ năng lượng khung gầm

Tiêu thụ năng lượng tối đa

349 W

Tiêu thụ năng lượng điển hình

• 194 W (100% thông lượng, cáp tốc độ cao SFP + trên 48 cổng và cáp tốc độ cao QSFP28 trên 6 cổng, mô-đun điện kép)
• 240 W (100% thông lượng, các mô-đun quang ngắn trên tất cả các cổng quang, các mô-đun năng lượng kép)

Phân hao nhiệt khung xe

Sự phân tán nhiệt tối đa

1191 BTU/giờ

Sự phân tán nhiệt điển hình

• 662 BTU / giờ (100% thông lượng, cáp tốc độ cao SFP + trên 48 cổng và cáp tốc độ cao QSFP28 trên 6 cổng, mô-đun điện kép)
• 819 BTU/h (100% thông lượng, các mô-đun quang ngắn trên tất cả các cổng quang, các mô-đun năng lượng kép)

Bảo vệ vượt sức mạnh

Mô-đun điện:

• AC: 6 kV trong chế độ thông thường và 6 kV trong chế độ khác biệt
• DC: 4 kV trong chế độ thông thường và 2 kV trong chế độ khác biệt
• HVDC: 4 kV trong chế độ thông thường và 2 kV trong chế độ khác biệt

Phân hao nhiệt

Chế độ phân tán nhiệt

Làm mát không khí

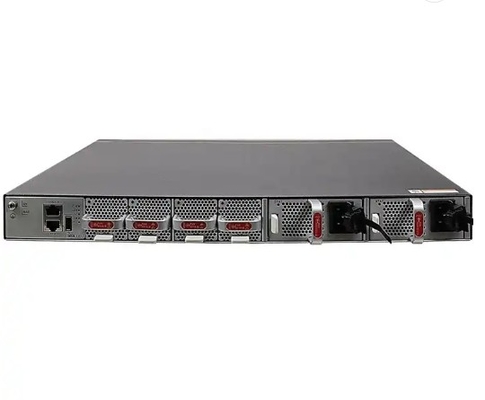

Dòng không khí

Mặt trước đến sau hoặc mặt sau đến trước, tùy thuộc vào các mô-đun quạt và các mô-đun điện

Độ tin cậy và tính sẵn sàng

Phòng củng cố mô-đun điện

1+1 hỗ trợ

Phòng đệm mô-đun quạt

Thiết bị hỗ trợ bốn mô-đun quạt có thể cắm vào hoạt động ở chế độ chờ nóng. Hệ thống có thể hoạt động đúng cách trong một thời gian ngắn sau khi một mô-đun quạt duy nhất bị hỏng.Bạn được khuyến cáo để thay thế mô-đun quạt bị lỗi ngay lập tức.

Chuyển đổi nóng

Được hỗ trợ bởi tất cả các mô-đun điện và các mô-đun quạt

Thời gian trung bình giữa các lỗi (MTBF)

45.9 năm

Thời gian sửa chữa trung bình (MTTR)

1.57 giờ

Có sẵn

0.9999960856

Thông số kỹ thuật

Bộ xử lý

1.4 GHz, bốn lõi

Bộ nhớ DRAM

4 GB

NOR Flash

64 MB

NAND Flash

4 GB

Đồ đống

Cổng dịch vụ hỗ trợ chức năng xếp chồng

Cổng quang 10GE và cổng quang 100GE

Chứng nhận

• Tuân thủ các tiêu chuẩn an toàn
• Tuân thủ các tiêu chuẩn EMC
• Tuân thủ các tiêu chuẩn môi trường
