Thông tin chi tiết sản phẩm:
|
| tên: | WS C3560CX 8TC S | Bộ tính năng: | Cơ sở IP |
|---|---|---|---|
| cảng: | 8 x 10/100/1000 Gigabit Ethernet | Giao diện đường lên: | 2 x 1G đồng cộng với 2 x 1G SFP |
| bảo hành: | 1 năm | Hàng hải: | DHL và FedEx |
| Chuyển tiếp băng thông: | 16Gbps | ĐẬP: | 512 MB |
| Thanh toán: | TT/Paypal | ||
| Làm nổi bật: | 8 Port Compact Switch,Cisco Catalyst 8 Port Compact Switch |
||
Cisco Catalyst 3560-CX series WS-3560CX-8TC-S Gigabit Ethernet managed switches bao gồm 8 cổng Gigabit Ethernet, 2 cổng Gigabit Ethernet RJ-45 uplinks và 2 cổng SFP uplinks.

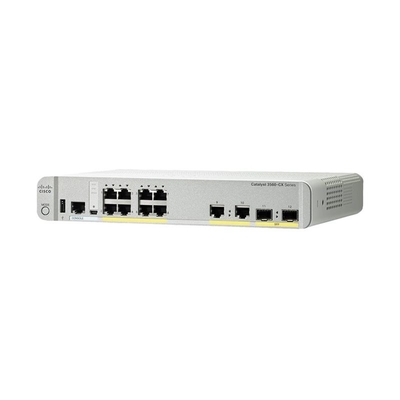

Hình 1 cho thấy sự xuất hiện của WS-C3560CX-8TC-S.
Bảng 1 cho thấy Quick Specs.
| Mã sản phẩm | WS-3560CX-8TC-S |
| Bộ tính năng | Cơ sở IP |
| Giao diện liên kết lên | 2 x 1G đồng cộng với 2 x 1G SFP |
| Các cảng | 8 x 10/100/1000 Gigabit Ethernet |
| Phạm vi chuyển tiếp | 16 Gbps |
| Phạm vi chuyển đổi (capacity full-duplex) | 32 Gbps |
| RAM | 512 MB |
| Bộ nhớ flash | 128 MB |
| Kích thước | 40,44 x 26,9 x 21,3 cm |
Hình 2 cho thấy bảng điều khiển phía trước của WS-C3560CX-8TC-S.
Lưu ý:
| ① | Nút chế độ | ⑤ | 8 x 10/100/1000 cổng |
| ② | Cổng USB loại A | ⑥ | 2 x 1G đồng |
| ③ | RJ-45 Cổng bảng điều khiển | ⑦ | Các khe cắm mô-đun SFP |
| ④ | Cổng USB mini-Type B (console) | ⑧ | Đèn LED chuyển đổi |
· Đèn LED chuyển đổi bao gồm SYST, STAT, SPEED LED và Console LED.
Bảng 2 cho thấy mô tả ba đèn LED.
| Đèn LED | Màu sắc/Chế độ cổng | Mô tả |
|
SYST (Hệ thống LED) |
Bỏ đi. | Hệ thống không hoạt động. |
| Xanh | Hệ thống hoạt động bình thường. | |
| Amber | Hệ thống đang nhận năng lượng nhưng không hoạt động đúng cách. | |
| STAT | Tình trạng cảng | Tình trạng cổng, đây là chế độ mặc định. |
| Tốc độ | Tốc độ cổng | Tốc độ hoạt động cổng: 10, 100 hoặc 1000 Mb/s. |
Các đèn LED của bảng điều khiển cho thấy cổng bảng điều khiển nào đang được sử dụng.
Nếu bạn kết nối một cáp với cổng máy, công tắc sẽ tự động sử dụng cổng đó để liên lạc với máy.
Bảng 3 cho thấy mô tả của Console LED.
| Đèn LED | Màu sắc | Mô tả |
| Cổng bảng điều khiển RJ-45 | Xanh |
Cổng RJ-45 hoạt động. Cổng USB-mini bảng điều khiển LED không hoạt động. |
| Bỏ đi. |
Cổng không hoạt động. Cổng USB-mini được kích hoạt. |
|
| Cổng USB-mini console | Xanh |
Cổng USB-mini được kích hoạt. RJ-45 đầu điều khiển cổng LED không hoạt động. |
| Bỏ đi. |
Cổng không hoạt động. Cổng RJ-45 hoạt động. |
Bảng 4 cho thấy một số dây cáp được đề nghị.
| Mô hình | Mô tả |
| CAB-CONSOLE-USB | Cisco CAB-CONSOLE-USB Console Cable 6 ft với USB Type A và mini-B |
| CAB-CONSOLE-RJ45 | Cisco CAB-CONSOLE-RJ45 Cable 6ft với RJ45 và DB9F |
| Mô hình | WS-3560CX-8TC-S | WS-3560CX-8PC-S |
| Địa chỉ: | 2 x 1G đồng cộng với 2 x 1G SFP | 2 x 1G đồng cộng với 2 x 1G SFP |
| Các cảng | 8 x 10/100/1000 Gigabit Ethernet | 8 x 10/100/1000 Gigabit Ethernet |
| Bộ tính năng | Cơ sở IP | Cơ sở IP |
|
PoE Cổng đầu ra |
N/A | 8 PoE+ |
| Sức mạnh POE có sẵn | N/A | 240W |
