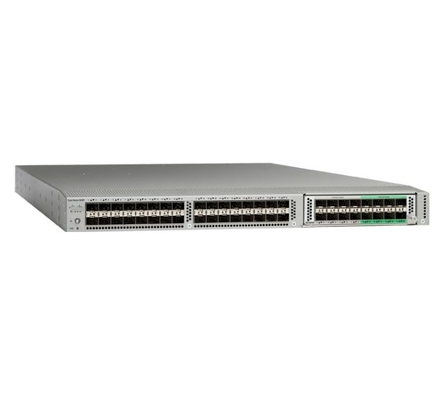

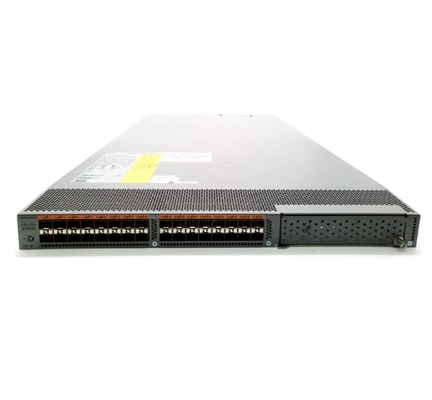

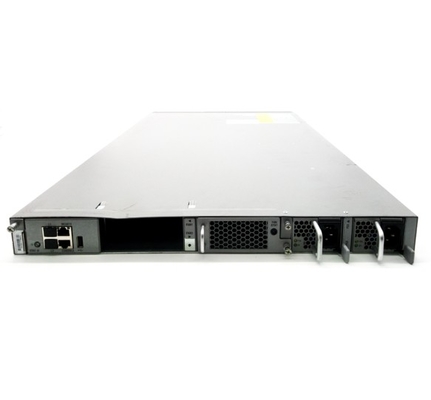

N5K-C5548UP-FA - Cisco Nexus 5000 Series Switch Nexus 5548UP Chassis 32 10GbE Cổng gói 2 PS 2 quạt

Thông số kỹ thuật N5K-C5548UP-FA

● Lớp 2 chuyển tiếp phần cứng với tốc độ 960 Gbps hoặc 714.24 mpps; Lớp 3 hiệu suất lên đến 160 Gbps hoặc 240 mpps

● Địa chỉ MAC: 32000

● Thiết kế cắt giảm độ trễ thấp cung cấp độ trễ lưu lượng truy cập có thể dự đoán, nhất quán bất kể kích thước gói, mô hình lưu lượng truy cập hoặc các tính năng được bật trên giao diện Ethernet 10 Gigabit

● Lượng giao thông theo tốc độ tuyến trên tất cả các cảng

● 32 cổng cố định có thể cấu hình như 1 và 10 Gigabit Ethernet và FCoE hoặc 8/4/2/1-Gbps Fiber Channel gốc; giao diện bổ sung thông qua một mô-đun mở rộng

● Các mô-đun mở rộng

● 16 cổng 1 và 10 Gigabit Ethernet và FCoE module

● 8-cổng 8/4/2/1-Gbps Fiber Channel cộng với 8-cổng 1 và 10 Gigabit Ethernet và FCoE module

● Mô-đun cổng thống gồm 16 cổng có thể cấu hình như 8/4/2/1-Gbps Fiber Channel hoặc 1 và 10 Gigabit Ethernet và FCoE

● QSFP 4-cổng module mở rộng

● Mô-đun BASE-T 10G 12 cổng (chỉ có Cisco Nexus 5596T)

● Mô-đun lớp 3 (chỉ Cisco Nexus 5596UP và 5596T; một mô-đun cho mỗi hệ thống)

● Thẻ con lớp 3 (chỉ Cisco Nexus 5548P và 5548UP; một thẻ cho mỗi hệ thống)

● Tiện ích mở rộng thông qua Cisco Nexus 2000 Series

● Cổng chuyển mạch lớp 2 và VLAN trunk

● IEEE 802.1Q VLAN encapsulation

● Hỗ trợ tối đa 4096 VLAN

● Rapid Per-VLAN Spanning Tree Plus (PVRST+) (IEEE 802.1w tương thích)

● Giao thức Multiple Spanning Tree (MSTP) (IEEE 802.1s): 64 trường hợp

● Cây cỏ PortFast

● Chăm sóc rễ cây

● Bảo đảm cầu cây trải dài

● Công nghệ Cisco EtherChannel (tối đa 16 cổng mỗi EtherChannel)

● Công nghệ vPC của Cisco

● Cải tiến vPC cho phép vPC giữa Cisco Nexus 5000 và 2000 Series cũng như giữa Cisco Nexus 3000 Series và máy chủ cuối

● Đồng bộ hóa cấu hình vPC

● Giao thức kiểm soát tổng hợp liên kết (LACP): IEEE 802.3ad

● Hàm kênh cổng tiên tiến dựa trên thông tin Layer 2, 3 và 4

● Các khung hình lớn trên tất cả các cổng (tối đa 9216 byte)

● khung tạm dừng (IEEE 802.3x)

● Kiểm soát bão (một phát, nhiều phát và phát sóng)

● VLAN riêng

● VLAN riêng trên thân máy (độc lập và không liên quan)

● VLAN riêng qua vPC và EtherChannels

● Định dạng lại VLAN

● Cisco FabricPath

● EvPC và vPC+ với FabricPath

● Cisco Adapter FEX

● Trung tâm dữ liệu Cisco VM FEX

● Hỗ trợ tối đa 24 bộ mở rộng vải trên mỗi nền tảng Cisco Nexus 5500

● Giao diện lớp 3: Cổng định tuyến trên giao diện nền tảng Cisco Nexus 5500, giao diện ảo chuyển đổi (SVI), kênh cổng, giao diện phụ và giao diện phụ kênh cổng cho tổng cộng 4096 mục

● Hỗ trợ tối đa 8000 tiền tố và tối đa 16000 mục chủ IPv4 và 8000 mục chủ IPv6

● Hỗ trợ tối đa 8000 tuyến đa phát

● Hỗ trợ tối đa 8000 nhóm IGMP

● Hỗ trợ 1000 mục nhập VRF

● Hỗ trợ tối đa 4096 VLAN

● 16 đường đa đường (ECMP)

● 1664 mục vào và 2048 mục ra khỏi danh sách kiểm soát truy cập (ACL)

● Giao thức định tuyến: tĩnh, Giao thức thông tin định tuyến phiên bản 2 (RIPv2), Giao thức định tuyến cổng nội bộ nâng cao (EIGRP), mở đường ngắn nhất phiên bản đầu tiên 2 (OSPFv2),và Border Gateway Protocol (BGP)

● Giao thức định tuyến IPv6: Giao thức định tuyến cổng bên trong nâng cao (EIGRPv6)

● IPv6 VRF Lite

● Hot-Standby Router Protocol (HSRP) và Virtual Router Redundancy Protocol (VRRP)

● ACL: ACL định tuyến với các tùy chọn Layer 3 và 4 để phù hợp với ACL vào và ra

● Multicast: Protocol Independent Multicast Version 2 (PIMv2) chế độ thưa thớt, Source Specific Multicast (SSM), Multicast Source Discovery Protocol (MSDP), Internet Group Management Protocol Version 2,và 3 (IGMP v2), và v3), và Đăng ký VLAN đa phát (MVR)

● Virtual Route Forwarding (VRF): VRF-lite (IP VPN); VRF-aware unicast; và BGP-, OSPF-, RIP-, và VRF-aware multicast

● Unicast Reverse Path Forwarding (uRFP) với ACL; chế độ nghiêm ngặt và lỏng lẻo

● Hỗ trợ khung lớn (lên đến 9216 byte)

● Hỗ trợ tối đa 16 bộ mở rộng vải trên mỗi Nexus 5500 với các module L3

● RFC 896

● Lớp 2 IEEE 802.1p (CoS)

● 8 hàng đợi phần cứng trên mỗi cổng

● Cấu hình QoS trên mỗi cổng

● Sự tin tưởng của CoS

● Đặt CoS dựa trên cảng

● Tuân thủ CLI (MQC) QoS mô-đun - IPv4 và IPv6

● Phân loại QoS dựa trên ACL (Lay 2, 3 và 4)

● Nhãn MQC CoS

● Đường xếp hàng đầu ra ảo trên cảng

● CoS-based exit queu

● Đặt hàng ở hàng đợi ưu tiên nghiêm ngặt

● Lịch trình dựa trên cảng Egress: Đánh giá vòng tròn (WRR)

● Cảnh sát kế hoạch kiểm soát (CoPP) - IPv4 và IPv6

● Các ACL nhập (tiêu chuẩn và mở rộng) trên cổng Ethernet và cổng Ethernet ảo

● ACL Cấp 2 tiêu chuẩn và mở rộng: địa chỉ MAC, loại giao thức, v.v.

● ACL Lớp 3 đến 4 tiêu chuẩn và mở rộng: IPv4 và IPv6, Internet Control Message Protocol (ICMP và ICMPv6), TCP, User Datagram Protocol (UDP), vv

● ACL dựa trên VLAN (VACL)

● ACL dựa trên cảng (PACL)

● ACL được đặt tên

● Phân phối ACL tối ưu

● ACL trên thiết bị đầu cuối ảo (VTY)

● ACL đăng nhập trên giao diện quản lý

● Dynamic Host Configuration Protocol (DHCP) theo dõi với tùy chọn 82

● Kiểm tra giao thức giải quyết địa chỉ động (ARP)

● Bảo vệ nguồn IP

● Relê DHCP

● Cisco CTS (Dùng Authentication and Policy từ ACS)

● Bảo mật cổng Ethernet

● IPv6 RACL

● IPv6 PACL

● IPv6 VACL

● Nâng cấp phần mềm trong khi sử dụng (ISSU) cho Layer 2

● Các nguồn cấp năng lượng có thể thay thế bằng nhiệt, các mô-đun quạt và các mô-đun mở rộng

● Tăng năng lượng 1: 1

● N:1 fan module redundancy

● Quản lý chuyển đổi bằng cách sử dụng 10/100/1000-Mbps quản lý hoặc cổng bảng điều khiển

● Bộ điều khiển dựa trên CLI để cung cấp quản lý chi tiết ngoài băng tần

● Quản lý chuyển đổi trong băng tần

● Đèn LED định vị và đèn hiệu trên Cisco Nexus 2000 Series

● Đèn LED định vị và đèn hiệu dựa trên cảng

● Đồng bộ hóa cấu hình

● Việc chuẩn bị trước các mô-đun

● Chuyển đổi cấu hình

● Secure Shell phiên bản 2 (SSHv2)

● Telnet

● AAA

● AAA với RBAC

● RADIUS

● TACACS+

● Syslog (8 máy chủ)

● Máy phân tích gói nhúng

● SNMPv1, v2 và v3 (IPv4 & IPv6)

● Hỗ trợ SNMP MIB nâng cao

● Hỗ trợ XML (NETCONF)

● Theo dõi từ xa (RMON)

● Tiêu chuẩn mã hóa tiên tiến (AES) cho giao thông quản lý

● Tên người dùng và mật khẩu thống nhất trên CLI và SNMP

● Microsoft Challenge Handshake Authentication Protocol (MS-CHAP)

● Giấy chứng nhận kỹ thuật số để quản lý giữa chuyển đổi và máy chủ RADIUS

● Cisco Discovery Protocol Phiên bản 1 và 2

● RBAC

● Phân tích cổng chuyển đổi (SPAN) trên giao diện vật lý, kênh cổng, VLAN và Fibre Channel

● Cung gói Remote SPAN (ERSPAN)

● Các bộ đếm gói nhập và xuất trên mỗi giao diện

● Giao thức thời gian mạng (NTP)

● Cisco GOLD

● Kiểm tra chẩn đoán toàn diện

● Gọi điện cho gia đình

● Điện thoại thông minh về nhà

● Cisco Fabric Manager

● Cisco DCNM

● Giải pháp quản lý LAN (LMS) của CiscoWorks

● PFC phù hợp với CEE và IEEE (hỗ trợ khung Pause theo ưu tiên)

● Phương tiện hỗ trợ đường dây PFC: 3000m

● Giao thức DCBX phù hợp với CEE

● Lựa chọn truyền tải nâng cao phù hợp với CEE và IEEE

● FCoE phù hợp với tiêu chuẩn T11 (FC-BB-5)

● Giao thức khởi tạo T11 FCoE (FIP) (FC-BB-5)

● Bất kỳ cổng Ethernet 10 Gigabit nào có thể cấu hình là FCoE

● Quản lý SAN tách biệt với quản lý LAN

● FCP

● Phương tiện truyền tín hiệu bằng ống dẫn (FCF)

● Các loại cổng tiêu chuẩn Fiber Channel: E, F và NP

● Các loại cổng tăng cường kênh sợi: VE, TE và VF

● F-port trunking

● Hướng dẫn cổng F

● Kết nối trực tiếp các mục tiêu FCoE và Fibre Channel

● Tối đa 240 tín dụng đệm cho mỗi cổng Fibre Channel gốc

● Tối đa 32 VSAN cho mỗi công tắc

● Kênh cổng SAN (Fiber Channel)

● Chế độ Interop gốc 1

● Chế độ Interop gốc 2

● Chế độ Interop bản địa 3

● Chế độ Interop bản địa 4

● VSAN trunking

● Giao diện quản lý thiết bị vải (FDMI)

● Fiber Channel ID (FCID) tồn tại

● Dịch vụ đồng danh thiết bị phân tán

● Giao hàng theo đơn đặt hàng

● Theo dõi cảng

● Công nghệ N-Port Virtualization (NPV) Cisco

● N-port identifier virtualization (NPIV)

● Dịch vụ dệt: máy chủ tên, thông báo thay đổi trạng thái đã đăng ký (RSCN), dịch vụ đăng nhập và phân vùng máy chủ tên

● Dịch vụ dệt may mỗi VSAN

● Cisco Fabric Services

● Diffie-Hellman Challenge Handshake Authentication Protocol (DH-CHAP) và Fibre Channel Security Protocol (FC-SP)

● Dịch vụ đồng danh thiết bị phân tán

● Xác thực FC-SP từ máy chủ sang chuyển đổi và chuyển đổi sang chuyển đổi

● Phương pháp ngắn nhất (FSPF)

● Kết nối vải cho kênh sợi

● Phân vùng tiêu chuẩn

● An ninh cảng

● Tên miền và cổng

● Cải thiện quy hoạch khu vực

● Các kênh cổng SAN

● Cisco Fabric Analyzer

● Hướng dẫn theo dõi kênh sợi

● Fiber Channel ping

● Phân lỗi kênh sợi

● Hỗ trợ Cisco Fabric Manager

● Thông số kỹ thuật sáng kiến quản lý lưu trữ (SMI-S)

● khởi động từ SAN qua VPC/EVPC

● SNMPv2-SMI

● CISCO-SMI

● SNMPv2-TM

● SNMPv2-TC

● IANA-ADDRESS-FAMILY-NUMBERS-MIB

● IANAifType-MIB

● IANAiprouteprotocol-MIB

● HCNUM-TC

● CISCO-TC

● SNMPv2-MIB

● SNMP-COMMUNITY-MIB

● SNMP-FRAMEWORK-MIB

● SNMP-NOTIFICATION-MIB

● SNMP-TARGET-MIB

● SNMP-USER-BASED-SM-MIB

● SNMP-VIEW-BASED-ACM-MIB

● CISCO-SNMP-VACM-EXT-MIB

● UDP-MIB

● TCP-MIB

● OSPF-MIB

● BGP4-MIB

● CISCO-HSRP-MIB

● CISCO-ST-TC

● CISCO-FC-FE-MIB

● CISCO-FCSP-MIB

● CISCO-PORT-TRACK-MIB

● CISCO-PSM-MIB

● CISCO-FC-SPAN-MIB

● CISCO-PORT-CHANNEL-MIB

● CISCO-RSCN-MIB

● CISCO-NS-MIB

● CISCO-FCS-MIB

● CISCO-DM-MIB

● FIBRE-CHANNEL-FE-MIB

● CISCO-FC-ROUTE-MIB

● CISCO-FSPF-MIB

● CISCO-ZS-MIB

● CISCO-ZS-EXT-MIB

● CISCO-VSAN-MIB

● CISCO-CFS-MIB

● CISCO-FCPING-MIB

● CISCO-FCTRACEROUTE-MIB

● CISCO-FDMI-MIB

● CISCO-FC-DEVICE-ALIAS-MIB

● CISCO-WWNMGR-MIB

● FCMGMT-MIB

● CISCO-VEDM-MIB

● CISCO-FCOE-MIB

● CISCO-VLAN-MEMBERSHIP-MIB

● CISCO-Virtual-Interface-MIB

● ENTITY-MIB

● IF-MIB

● CISCO-ENTITY-EXT-MIB

● CISCO-ENTITY-FRU-CONTROL-MIB

● CISCO-ENTITY-SENSOR-MIB

● CISCO-FLASH-MIB

● CISCO-SYSTEM-MIB

● CISCO-SYSTEM-EXT-MIB

● CISCO-IP-IF-MIB

● CISCO-IF-EXTENSION-MIB

● CISCO-SERVER-INTERFACE-MIB

● CISCO-NTP-MIB

● CISCO-IMAGE-MIB

● CISCO-IMAGE-CHECK-MIB

● CISCO-IMAGE-UPGRADE-MIB

● CISCO-CONFIG-COPY-MIB

● CISCO-ENTITY-VENDORTYPE-OID-MIB

● CISCO-BRIDGE-MIB

● DIFFSERV-DSCP-TC

● NOTIFICATION-LOG-MIB

● DIFFSERV-MIB

● CISCO-CALLHOME-MIB

● CISCO-SYSLOG-EXT-MIB

● CISCO-PROCESS-MIB

● RMON-MIB

● CISCO-RMON-CONFIG-MIB

● CISCO-HC-ALARM-MIB

● CISCO-AAA-SERVER-MIB

● CISCO-AAA-SERVER-EXT-MIB

● CISCO-COMMON-ROLES-MIB

● CISCO-COMMON-MGMT-MIB

● CISCO-RADIUS-MIB

● Cisco-Secure-Shell-MIB

● MIB TCP/IP

● INET-ADDRESS-MIB

● TCP-MIB

● CISCO-TCP-MIB

● UDP-MIB

● IP-MIB

● CISCO-IP-PROTOCOL-FILTER-MIB

● CISCO-DNS-CLIENT-MIB

● CISCO-PORTSECURITY- MIB

● START-MIB

● CISCO-LICENSE-MGR-MIB

● CISCO-FEATURE-CONTROL-MIB

● CISCO-CDP-MIB

● CISCO-RF-MIB

● CISCO-ETHERNET-FABRIC-EXTENDER-MIB

● CISCO-BRIDGE-MIB

● IEEE 802.1D: Spanning Tree Protocol

● IEEE 802.1p: Đặt ưu tiên CoS

● IEEE 802.1Q: VLAN tag

● IEEE 802.1Qaz: Cải thiện lựa chọn truyền

● IEEE 802.1Qbb: Ngừng theo ưu tiên

● IEEE 802.1s: Nhiều trường hợp VLAN của Spanning Tree Protocol

● IEEE 802.1w: Chuyển cấu hình nhanh của Spanning Tree Protocol

● IEEE 802.3: Ethernet

● IEEE 802.3ad: LACP với bộ đếm thời gian nhanh

● IEEE 802.3ae: 10 Gigabit Ethernet

● Hỗ trợ SFF 8431 SFP + CX1

● RMON

● IEEE 1588-2008: Công thức thời gian chính xác (giờ biên giới)

● FC-PH, Phiên bản 4.3 (ANSI/INCITS 230-1994)

● FC-PH, sửa đổi 1 (ANSI/INCITS 230-1994/AM1 1996)

● FC-PH, sửa đổi 2 (ANSI/INCITS 230-1994/AM2-1999)

● FC-PH-2, phiên bản 7.4 (ANSI/INCITS 297-1997)

● FC-PH-3, Phiên bản 9.4 (ANSI/INCITS 303-1998)

● FC-PI, Phiên bản 13 (ANSI/INCITS 352-2002)

● FC-PI-2, Phiên bản 10 (ANSI/INCITS 404-2006)

● FC-PI-4, Phiên bản 7.0

● FC-FS, Phiên bản 1.9 (ANSI/INCITS 373-2003)

● FC-FS-2, Phiên bản 0.91

● FC-LS, Phiên bản 1.2

● FC-SW-2, Phiên bản 5.3 (ANSI/INCITS 355-2001)

● FC-SW-3, phiên bản 6.6 (ANSI/INCITS 384-2004)

● FC-GS-3, Phiên bản 7.01 (ANSI/INCITS 348-2001)

● FC-GS-4, Phiên bản 7.91 (ANSI/INCITS 387-2004)

● FC-BB-5, Phiên bản 2.0 cho FCoE

● FCP, Phiên bản 12 (ANSI/INCITS 269-1996)

● FCP-2, Phiên bản 8 (ANSI/INCITS 350-2003)

● FCP-3, Phiên bản 4 (ANSI/INCITS 416-2006)

● FC-MI, phiên bản 1.92 (INCITS TR-30-2002, ngoại trừ các cổng FL và lớp 2)

● FC-MI-2, phiên bản 2.6 (INCITS TR-39-2005, ngoại trừ các cổng FL và lớp 2)

● FC-SP, Phiên bản 1.6

● FC-DA, phiên bản 3.1 (INCITS TR-36-2004, ngoại trừ các cổng FL, SB và lớp 2)

● Lớp phục vụ: Lớp 3, Lớp F

● Các loại cổng tiêu chuẩn Fiber Channel: E và F

● Các loại cổng tăng cường kênh sợi: SD và TE

Nền tảng Cisco Nexus 5500 hỗ trợ 10 Gigabit Ethernet SFP + dây cáp đồng Twinax cho khoảng cách ngắn và quang học SFP + (10GBASE-SR, 10GBASE-LR, 10GBASE-ER,GLC-ZX-SM và Cisco Nexus 2000 Series Fabric Extender Transceiver [FET-10G]) cho khoảng cách dài hơn. SFP + có một số lợi thế so với các tùy chọn kết nối Ethernet 10 Gigabit khác:

● Tính năng 10 Gigabit Ethernet nhỏ

● Khả năng tương tác quang học với các loại giao diện XENPAK, X2 và XFP

● Tiêu thụ năng lượng thấp

● Thiết bị thay thế nóng

● Các sản phẩm nền tảng Cisco Nexus 5500 hỗ trợ SFP + tương thích với Fiber Channel 8Gbps cho các tùy chọn kết nối Fiber Channel gốc; 8-Gbps Fibre Channel-compatible short-reach and 10-km long-reach SFP transceiver modules operate at 8/4/2 Gbps and are supported in the 8‑Gbps-capable native Fibre Channel ports on expansion modules and unified ports
