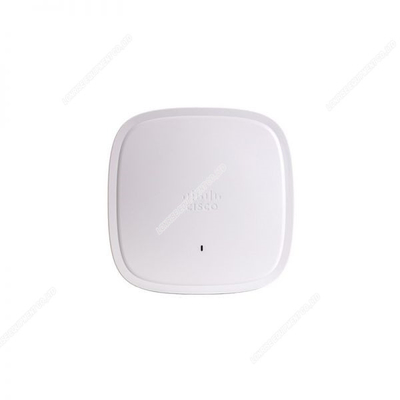

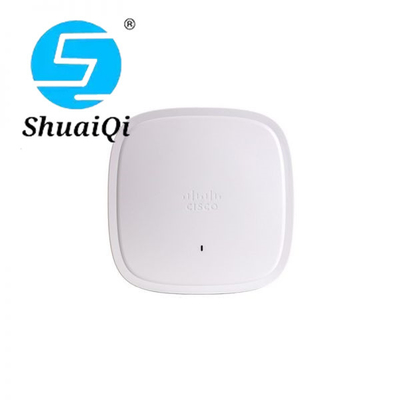

C9130AXI-H Điểm truy cập không dây mới gốc 9130AX Series - Wi-Fi 6

C9130AXI-HThông số kỹ thuật

Phần mềm

Nhà xúc tác 9130AXI

• Cisco Unified Wireless Network Software Release 8.10.x trở lên

• Cisco IOS®XE Software Release 16.12.1 với AP Device Pack, hoặc mới hơn

Các bộ điều khiển LAN không dây được hỗ trợ

• Máy điều khiển không dây Cisco Catalyst 9800

• Máy điều khiển không dây Cisco 3504, 5520 và 8540 và Máy điều khiển không dây ảo Cisco

802.11n khả năng phiên bản 2.0 (và liên quan)

• 4x4 MIMO với bốn luồng không gian

• Kết hợp tỷ lệ tối đa (MRC)

• 802.11n và 802.11a/g

• Kênh 20 và 40 MHz

• Tỷ lệ dữ liệu PHY lên đến 1,5 Gbps (40 MHz với 5 GHz và 20 MHz với 2,4 GHz)

• Tổng hợp gói: Tổng hợp đơn vị dữ liệu giao thức MAC (A-MPDU) (đưa và nhận), Tổng hợp đơn vị dữ liệu dịch vụ MAC (A-MSDU) (đưa và nhận)

• 802.11 Dynamic Frequency Selection (DFS)

• Hỗ trợ đa dạng thay đổi chu kỳ (CSD)

802.11ac

• 8x8 downlink MU-MIMO với tám luồng không gian

• MRC

• 802.11ac hình dạng chùm

• Các kênh 20-, 40-, 80- và 160-MHz

• Tỷ lệ dữ liệu PHY lên đến 6,9 Gbps (160 MHz với 5 GHz)

• Tổng hợp gói: A-MPDU (đưa và nhận), A-MSDU (đưa và nhận)

• 802.11 DFS

• Hỗ trợ CSD

• Hỗ trợ WPA3

802.11ax

• 8x8 uplink / downlink MU-MIMO với tám luồng không gian

• OFDMA liên kết lên/dưới

• TWT

• Màu sắc BSS

• MRC

• 802.11ax beamforming

• Các kênh 20-, 40-, 80- và 160-MHz

• Tỷ lệ dữ liệu PHY lên đến 10 Gbps (160 MHz với 5 GHz và 20 MHz với 2,4 GHz)

• Tổng hợp gói: A-MPDU (đưa và nhận), A-MSDU (đưa và nhận)

• 802.11 DFS

• Hỗ trợ CSD

• Hỗ trợ WPA3

Ống ăng-ten tích hợp

• 2,4 GHz: Lợi nhuận đỉnh 4 dBi, ăng-ten nội bộ, toàn hướng trong đường hướng

• 5 GHz: Lợi nhuận đỉnh 6 dBi, ăng-ten nội bộ, toàn hướng trong đường hướng

Ống ăng-ten bên ngoài với đầu nối ăng-ten thông minh

• Điểm truy cập Cisco Catalyst 9130AXE được chứng nhận sử dụng với tăng ăng-ten lên đến 13 dBi (2,4 GHz và 5 GHz)

• Cisco cung cấp sự lựa chọn rộng nhất của ngành công nghiệp ăng-ten, cung cấp bảo hiểm tối ưu cho một loạt các kịch bản triển khai

• Hỗ trợ ăng-ten tự xác định (SIA) trên đầu nối ăng-ten thông minh

• Kết nối ăng-ten thông minh là một kết nối đa RF nhỏ gọn với giao diện 8-DART

• Cần kết nối ăng-ten thông minh AIR-CAB002-D8-R= 2-fppt khi sử dụng với ăng-ten có kết nối RP-TNC

• Cần kết nối ăng ten thông minh AIR-CAB003-D8-N= 3 ft khi sử dụng với ăng ten AIR-ANT2513P4M-N=

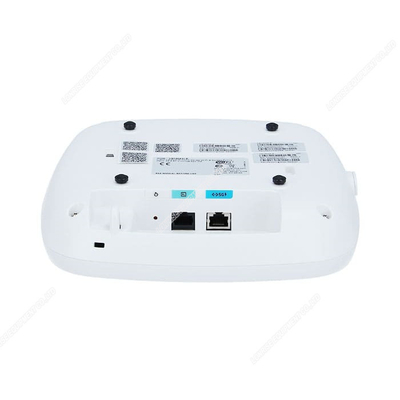

Giao diện

• 1x 100, 1000, 2500, 5000 Multigigabit Ethernet (RJ-45)️IEEE 802.3bz

• Cổng bảng điều khiển quản lý (RJ-45)

• USB 2.0 ở 4.5W (được kích hoạt thông qua phần mềm trong tương lai)

Các chỉ số

Kích thước (W x L x H)

• Điểm truy cập (không có đệm gắn):

- C9130AXI: 8,9 x 8,9 x 1,88 inch (22,6 x 22,6 x 4,8 cm)

Môi trường

Cisco Catalyst 9130AXI

• Nhiệt độ không hoạt động (lưu trữ): -22°đến 158°F (-30°đến 70°C)

• Xét nghiệm độ cao không hoạt động (lưu trữ): 25̊C, 15.000 ft (4600 m)

• Nhiệt độ hoạt động: 32°đến 122°F (0°đến 50°C)

• Độ ẩm hoạt động: 10% đến 90% (không ngưng tụ)

• Thử nghiệm độ cao hoạt động: 40̊C, 9843 ft (3000 m)

Lưu ý: Khi nhiệt độ hoạt động xung quanh vượt quá 40 °C°C, điểm truy cập sẽ chuyển từ 8x8 sang 4x4 trên vô tuyến 5 GHz, Ethernet uplink sẽ giảm xuống 1 Gigabit Ethernet; tuy nhiên, giao diện USB sẽ vẫn được bật.

Bộ nhớ hệ thống

• 2048 MB DRAM

• Flash 1024 MB

Các thiết lập công suất truyền có sẵn

2.4 GHz

• 23 dBm (200 mW)

• 20 dBm (100 mW)

• 17 dBm (50 mW)

• 14 dBm (25 mW)

• 11 dBm (12,5 mW)

• 8 dBm (6,25 mW)

• 5 dBm (3,13 mW)

• 2 dBm (1,56 mW)

• -1 dBm (0,79 mW)

• -4 dBm ((0,39 mW)

5 GHz

• 26 dBm (400 mW)

• 23 dBm (200 mW)

• 20 dBm (100 mW)

• 17 dBm (50 mW)

• 14 dBm (25 mW)

• 11 dBm (12,5 mW)

• 8 dBm (6,25 mW)

• 5 dBm (3,13 mW)

• 2 dBm (1,56 mW)

• -1 dBm (0,79 mW)

Số lượng tối đa các kênh không chồng chéo

2.4 GHz

• 802.11b/g:

- 20 MHz: 3

• 802.11n:

- 20 MHz: 3

• 802.11ax:

- 20 MHz: 3

5 GHz

• 802.11a:

- 20 MHz: 26 FCC, 16 EU

• 802.11n:

- 20 MHz: 26 FCC, 16 EU

- 40 MHz: 12 FCC, 7 EU

• 802.11ac/ax:

- 20 MHz: 26 FCC, 16 EU

- 40 MHz: 12 FCC, 7 EU

- 80 MHz: 5 FCC, 3 EU

- 160 MHz 2 FCC, 1 EU

Lưu ý: Điều này khác nhau theo lĩnh vực quy định.

• An toàn:

- IEC 60950-1

- EN 60950-1

- UL 60950-1

- CAN/CSA-C22.2 số 60950-1

- AS/NZS60950.1

- UL 2043

- Thiết bị lớp III

• Khí thải:

- CISPR 32 (cuộc sửa đổi năm 2015)

- EN 55032 (cuộc sửa đổi 2012/AC:2013)

- EN 55032 (cuộc sửa đổi năm 2015)

- EN61000-3-2 (cuộc sửa đổi năm 2014)

- EN61000-3-3 (cuộc sửa đổi 2013)

- KN61000-3-2

- KN61000-3-3

- AS/NZS CISPR 32 lớp B (cuộc sửa đổi 2015)

- 47 CFR FCC Phần 15B

- ICES-003 (cuộc sửa đổi năm 2016 số 6, lớp B)

- VCCI-CISPR 32

- CNS (Rev. 13438)

- KN-32

- QCVN 118:2018/BTTTT

• Khả năng miễn dịch:

- CISPR 24 (cuộc sửa đổi năm 2010)

- EN 55024 + AMD 1 ((Rev. 2010)

- EN 55035: 2017

- KN35

• Khí thải và miễn dịch:

- EN 301 489-1 (v2.1.1 2017-02)

- EN 301 489-17 (v3.1.1 2017-02)

- QCVN (18:2014)

- QCVN 112:2017/BTTTT

- KN 489-1

- KN 489-17

- EN 60601-1-2:2015

- EN 61000-6-1: 2007

• Đài phát thanh:

- EN 300 328 (v2.1.1)

- EN 301 893 (v2.1.1)

- AS/NZS 4268 (cuộc sửa đổi 2017)

- 47 CFR FCC Phần 15C, 15.247, 15.407

- RSP-100

- RSS-GEN

- RSS-247

- Trung Quốc quy định SRRC

- LP0002 (Rev 2018.1.10)

- Nhật Bản Std 33a, Std 66 và Std 71

• An toàn RF:

- EN 50385 (cuộc sửa đổi tháng 8 năm 2002)

- ARPANSA.

- AS/NZS 2772 (cuộc sửa đổi 2016)

- EN 62209-1 (cuộc sửa đổi 2016)

- EN 62209-2 (cuộc sửa đổi năm 2010)

- 47 CFR Phần 1.1310 và 2.1091

- RSS-102

• Tiêu chuẩn IEEE:

- IEEE 802.3

- IEEE 802.3ab

- IEEE 802.3af/at

- IEEE 802.11a/b/g/n/ac/ax

- IEEE 802.11h, 802.11d

• An ninh:

- 802.11i, Wi-Fi Protected Access 2 (WPA2), WPA3

- 802.1X

- Tiêu chuẩn mã hóa nâng cao (AES)

• Các loại giao thức xác thực mở rộng (EAP):

- EAP-Transport Layer Security (TLS)

- EAP-Tunnelled TLS (TTLS) hoặc Microsoft Challenge Handshake Authentication Protocol (MSCHAP) v2

- EAP được bảo vệ (PEAP) v0 hoặc EAP-MSCHAP v2

- EAP-Flexible Authentication thông qua Secure Tunneling (EAP-FAST)

- PEAP v1 hoặc EAP-Generic Token Card (GTC)

- EAP-Subscriber Identity Module (SIM)
