| Nguồn gốc: | TRUNG QUỐC | Hàng hiệu: | Hua wei |
|---|---|---|---|
| Chứng nhận: | All | Khả năng cung cấp: | 10 Bộ / Bộ mỗi tuần |
| Chế độ giao tiếp: | Full-Duplex & Half-Duplex | Sản phẩm: | Bộ chuyển mạch dòng Huawei CE16808A - B05 CloudEngine 16800 |
| Chức năng: | Hỗ trợ LACP, POE, QoS, SNMP, Stackable, VLAN | Từ khóa: | Bộ chuyển mạch dòng 16800 |
| Điểm nổi bật: | Bộ chuyển mạch công cụ đám mây Huawei dòng 16800,Bộ chuyển đổi công cụ đám mây LACP Huawei,Bộ chuyển mạch kép Huawei Cloudengine hoàn toàn |
||

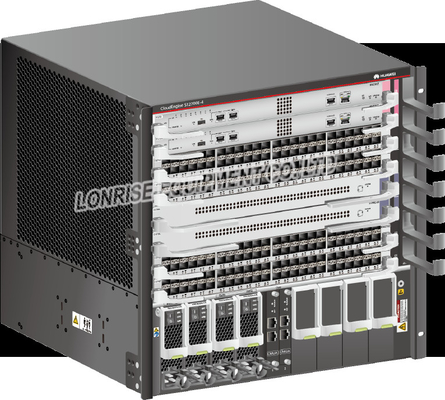

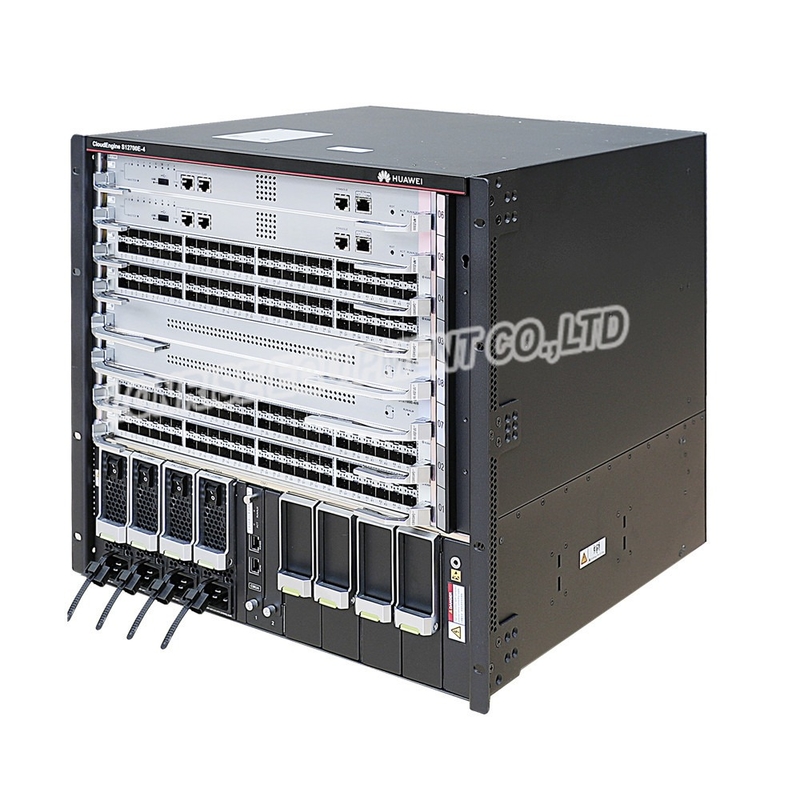

Bộ chuyển mạch dòng Huawei CE16808A - B05 CloudEngine 16800
Tổng quat
CácCloudEngine 16808hỗ trợ các chế độ cấp nguồn DC, AC và DC cao áp.Thiết bị có thể được kết nối với tối đa hai nguồn điện thông qua các mô-đun nguồn điện (PEM).Mỗi mô-đun nguồn (PM) có hai đầu vào nguồn và chúng chuyển đổi nguồn được cung cấp cho PEM để cấp nguồn cho toàn bộ thiết bị.

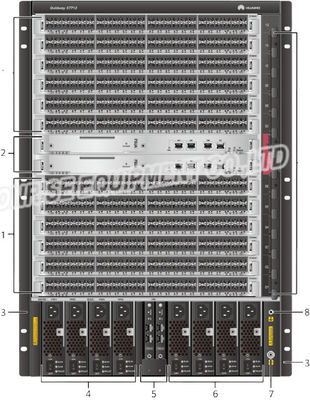

Các đơn vị cung cấp điện củaCloudEngine 16808được đặt ở trên cùng của khung xe.Các đơn vị cung cấp năng lượng là PM và công tắc nguồn ở phía trước khung, và PEM ở phía sau khung.mô tả các chức năng của từng đơn vị.
|
Không. |
Thành phần |
Sự miêu tả |
|---|---|---|
| 1 | BUỔI CHIỀU | Chuyển đổi nguồn được cung cấp thành PEM, sau đó cấp nguồn cho toàn bộ thiết bị thông qua bảng nối nguồn và thanh cái. |
| 2 | Công tắc điện |
Kiểm soát công suất đầu ra của PM.Hai nguồn chuyển ngược trở lại cho nhau.Khi bật một hoặc cả hai, công suất đầu ra của PM được bật. LƯU Ý:
Để đảm bảo độ tin cậy, cả hai công tắc nguồn phải được bật khi thiết bị đang chạy. |
| 3 | PEM |
Kết nối với nguồn điện. Một PEM có thể được kết nối với hai nguồn điện thông qua các ổ cắm điện hoặc khối thiết bị đầu cuối của nó.Thiết kế này thực hiện dự phòng nguồn điện 1 + 1, đảm bảo rằng thiết bị không bị tắt nguồn nếu một nguồn điện trong phòng thiết bị bị hỏng. |
CácCloudEngine 16808phải được trang bị một DC PEM.PEM này có 20 khối thiết bị đầu cuối, cứ 10 khối được kết nối với một nguồn điện.Mỗi DC PM có hai đầu vào nguồn, mỗi đầu vào đến từ một nguồn điện trong phòng thiết bị.DC PM chuyển đổi và xuất nguồn sang bảng nối nguồn, cho phép hai nguồn điện sao lưu lẫn nhau.Hình 3-11cho thấy kiến trúc cung cấp điện DC củaCloudEngine 16808.
CácCloudEngine 16808phải được trang bị một PEM AC & DC cao áp.PEM này có 20 ổ cắm điện, cứ 10 ổ cắm trong số đó được kết nối với một nguồn điện.Mỗi AC & DC PM cao áp có hai đầu vào nguồn, mỗi đầu vào đến từ một nguồn điện trong phòng thiết bị.AC & DC PM điện áp cao chuyển đổi và đầu ra nguồn điện cho bảng nối nguồn, cho phép hai nguồn điện hỗ trợ lẫn nhau.
CácCloudEngine 16808có thể được kết nối trực tiếp với nguồn điện hoặc kết nối gián tiếp thông qua bộ phân phối điện (PDU).Kết nối trực tiếp thiết bị với nguồn điện sử dụng kết nối cáp tương tự như kết nối trong chế độ cấp nguồn DC và không được mô tả ở đây.Phần sau mô tả kiến trúc nguồn điện trong trường hợp thiết bị được kết nối gián tiếp với nguồn điện thông qua PDU.
Nguồn điện hỗn hợp AC, DC cao áp và AC & DC cao áp được hỗ trợ.
