Thông tin chi tiết sản phẩm:
|
| Số mô hình: | S12700E-8 | Tên sản phẩm: | Công tắc dòng Huawei S12700E-8 CloudEngine S12700E |
|---|---|---|---|
| Thể loại: | chuyển trường | Điện áp hoạt động DC: | -48V đến -60V AC: 90V đến 290V |
| Chuyển đổi công suất: | 512Tb / giây | Dung lượng bộ đệm: | Bộ đệm dữ liệu lên đến 200 ms cho mỗi cổng |
| Thiết kế dự phòng:: | MPU, SFU, mô-đun nguồn và mô-đun quạt | Trọng lượng (khung trống): | 42,5kg |
| Làm nổi bật: | Công tắc Huawei Cloudengine S12700E,Công tắc cơ sở Cloudengine S12700E,MPU Cloudengine S12700E |
||

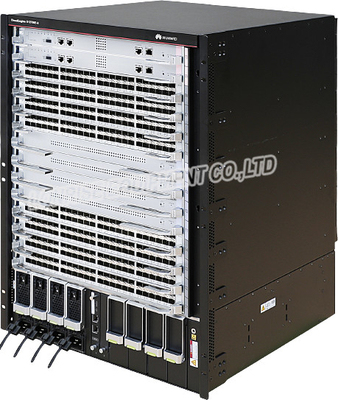

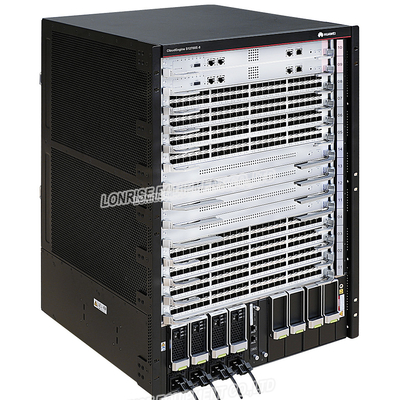

Công tắc dòng Huawei S12700E-8 CloudEngine S12700E
Hình thức và cấu trúc
Khung gầm S12700E-8 cao 15 U (1 U = 44,45 mm).Khi khung máy không có khung quản lý cáp được lắp đặt, kích thước (Cao x Rộng x Dày) là 663,9 mm x 442 mm x 517,4 mm.Khi khung có lắp khung quản lý cáp, kích thước (Cao x Rộng x Cao) là 663,9 mm x 442 mm x 585 mm.
cho thấy cấu trúc phía trước củaS12700E-8khung gầm.
| 1. Hai MPU |
2. Có thể cài đặt tám trong số các thẻ dịch vụ sau:
GHI CHÚ:
Các thẻ được công tắc hỗ trợ tùy thuộc vào phiên bản phần mềm.Để biết chi tiết, hãy xem Công cụ truy vấn phần cứng. |
3. Bốn SFU |
4. Một cặp giá đỡ GHI CHÚ:
Các giá đỡ được sử dụng để cố định khung trong tủ. |
| 5. Sáu mô-đun nguồn | 6. Hai CMU |
7. Giắc cắm ESD phía trước GHI CHÚ:
Đầu nối đất của dây đeo tay ESD có thể được lắp vào giắc cắm này.Dây đeo cổ tay ESD có thể cung cấp khả năng bảo vệ ESD khi khung máy được nối đất chắc chắn. |
8. Khung quản lý cáp GHI CHÚ:
Khung quản lý cáp phân tách các loại cáp trên các thẻ khác nhau và giúp định tuyến cáp một cách trật tự. |
cho thấy cấu trúc phía sau củaS12700E-8khung gầm.
S12700E-8cấu trúc khung gầm (nhìn từ phía sau)
| 1. Mô-đun bốn quạt |
2. Giắc cắm ESD phía sau GHI CHÚ:
Đầu nối đất của dây đeo tay ESD có thể được lắp vào giắc cắm này.Dây đeo cổ tay ESD có thể cung cấp khả năng bảo vệ ESD khi khung máy được nối đất chắc chắn. |
3. Thiết bị đầu cuối mặt đất JG GHI CHÚ:
Đầu nối OT hai lỗ của cáp nối đất có thể được kết nối với các vít để nối đất khung máy. |
4. Bộ lọc không khí GHI CHÚ:
Bộ lọc gió ngăn bụi vào khung máy. |
|
5. Một cặp tay cầm có thể tháo rời GHI CHÚ:
Bạn có thể lắp các tay nắm này vào 2 bên khung xe để nâng khung xe lên. |
- | - | - |
Thông số kỹ thuật của công tắc dòng S12700E-8
|
Mục |
Sự miêu tả |
|---|---|
| Số lượng khe cắm LPU | số 8 |
| Số lượng khe cắm MPU | 2 |
| Số lượng khe cắm SFU | 4 |
| Số lượng khe cắm quạt | 4 |
| Số lượng khe cắm mô-đun nguồn | 6 |
| Số lượng khe cắm CMU | 2 |
| Mật độ cổng trên mỗi khung | 384xFE, 384xGE, 384x10GE, 320x25GE, 192x40GE, 192x100GE |
| Cài đặt | Công tắc có thể được lắp đặt trong tủ N66E hoặc N68E, một tủ cho một khung. |
| Hệ thống chuyển đổi cụm (CSS) | Phân cụm cổng dịch vụ |
|
Công suất tiêu thụ tối đa (được cấu hình đầy đủ) GHI CHÚ:
Giá trị tản nhiệt của một khung máy bằng công suất tiêu thụ hiện tại. |
6950 W |
| Thông số kỹ thuật nguồn |
|
| Kích thước (H x W x D, không có giá đỡ gắn trên giá) |
|
| Trọng lượng (trống / được cấu hình đầy đủ) | 42,5 kg / 114 kg (93,7 lb / 251,3 lb) |
| Độ tin cậy và tính khả dụng |
GHI CHÚ:
Các giá trị trước được tính toán dựa trên cấu hình điển hình của sản phẩm.Các giá trị thực tế sẽ khác nhau tùy thuộc vào các mô-đun được cài đặt trên sản phẩm. |
| Đặc điểm môi trường |
|
| Tiếng ồn ở nhiệt độ bình thường (công suất âm thanh) | ≤ 78 dB (A) |
| Chứng nhận |
|
| Phần số | 02115870 |
