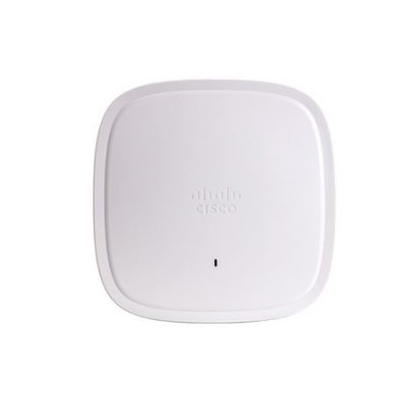

Cisco Catalyst 9100 Series WiFi 6 Điểm truy cập C9115AXI-A Anten bên trong 4x4: 4 MIMO A Domain

C9115AXI-A

Mô tả

Điểm truy cập Cisco Catalyst 9115AX Series, ăng-ten nội bộ; Wi-Fi 6; 4x4:4 MIMO, A Domain

Phần mềm

● Cisco Unified Wireless Network Software Release 8.9 hoặc mới hơn

● Cisco IOS ® XE Software Release 16.11 hoặc mới hơn

Các bộ điều khiển LAN không dây được hỗ trợ

● Máy điều khiển không dây Cisco Catalyst 9800

● Máy điều khiển không dây Cisco 3500, 5520 và 8540 và Máy điều khiển không dây ảo Cisco

802.11n khả năng phiên bản 2.0 (và liên quan)

● 4x4 MIMO với bốn luồng không gian

● Kết hợp tỷ lệ tối đa (MRC)

● 802.11n và 802.11a/g

● Kênh 20 và 40 MHz

● Tốc độ dữ liệu PHY lên đến 890 Mbps (40 MHz với 5 GHz và 20 MHz với 2,4 GHz)

● Kết hợp gói: A-MPDU (đưa và nhận), A-MSDU (đưa và nhận)

● 802.11 Dynamic Frequency Selection (DFS)

● Hỗ trợ đa dạng thay đổi chu kỳ (CSD)

802.11ac

● 4x4 downlink MU-MIMO với bốn luồng không gian

● MRC

● 802.11ac tạo hình chùm

● Các kênh 20-, 40-, 80- và 160-MHz

● Tốc độ truyền dữ liệu PHY lên đến 3,47 Gbps (160 MHz với 5 GHz)

● Kết hợp gói: A-MPDU (đưa và nhận), A-MSDU (đưa và nhận)

● 802.11 DFS

● Hỗ trợ CSD

802.11ax

● 4x4 downlink MU-MIMO với bốn luồng không gian

● OFDMA liên kết lên/dưới

● TWT

● Màu sắc BSS

● MRC

● 802.11ax beamforming

● Các kênh 20-, 40-, 80- và 160-MHz

● Tỷ lệ truyền dữ liệu PHY lên đến 5,38 Gbps (160 MHz với 5 GHz và 20 MHz với 2,4 GHz)

● Kết hợp gói: A-MPDU (đưa và nhận), A-MSDU (đưa và nhận)

● 802.11 DFS

● Hỗ trợ CSD

Ống ăng-ten tích hợp

● 2,4 GHz, tăng đỉnh 3 dBi, ăng-ten bên trong, toàn hướng trong đường hướng

● 5 GHz, tăng đỉnh 4 dBi, ăng-ten nội bộ, toàn hướng trong đường hướng

Ống ăng-ten bên ngoài (bán riêng)

● Các điểm truy cập Cisco Catalyst 9115AXE được chứng nhận để sử dụng với tăng động ăng-ten lên đến 6 dBi (2,4 GHz và 5 GHz)

● Cisco cung cấp sự lựa chọn rộng nhất của ngành công nghiệp ăng-ten, cung cấp bảo hiểm tối ưu cho một loạt các kịch bản triển khai

Giao diện

● 1x 100, 1000, 2500 Multi-Gigabit Ethernet (RJ-45)

● Cổng bảng điều khiển quản lý (RJ-45)

● USB 2.0 (được kích hoạt thông qua phần mềm trong tương lai)

Các chỉ số

● Status LED cho thấy trạng thái boot loader, trạng thái liên kết, trạng thái hoạt động, cảnh báo boot loader và lỗi boot loader

Kích thước (W x L x H)

● Điểm truy cập (không có đệm gắn): C9115I: 8,0 x 8,0 x 1,5 inch (20,3 x 20,3 x 3,8 cm), C9115E: 8,0 x 8,0 x 1,7 inch (20,3 x 20,3 x 4,3 cm)

Yêu cầu về công suất đầu vào

● 802.3at Power over Ethernet Plus (PoE +), 802.3bt Cisco Universal PoE (Cisco UPOE +, Cisco UPOE ®)

● Máy phun năng lượng Cisco, AIR-PWRINJ6=

● 802.3af PoE

● Máy phun năng lượng Cisco, AIR-PWRINJ5= (Lưu ý: Máy phun này chỉ hỗ trợ 802.3af)

Lưu ý: Khi 802.3af PoE là nguồn điện, cả hai đài 2,4-GHz và 5-GHz sẽ được giảm xuống 2x2 và Ethernet được hạ cấp xuống 1 Gigabit Ethernet.

Môi trường

Cisco Catalyst 9115AXI

● Nhiệt độ không hoạt động (lưu trữ): -22° đến 158° F (-30° đến 70° C)

● Kiểm tra độ cao không hoạt động (lưu trữ): 25 ̊C, 15.000 ft.

● Nhiệt độ hoạt động: 32° đến 122° F (0° đến 50° C)

● Độ ẩm hoạt động: 10% đến 90% (không ngưng tụ)

● Kiểm tra độ cao hoạt động: 40 ̊C, 9843 ft.

Lưu ý: Khi nhiệt độ hoạt động xung quanh vượt quá 40 °C, điểm truy cập sẽ thay đổi từ 4x4 sang 2x2 trên cả hai đài phát thanh 2,4 GHz và 5 GHz, Ethernet uplink sẽ giảm xuống 1 Gigabit Ethernet,và giao diện USB sẽ bị tắt.

Cisco Catalyst 9115AXE

● Nhiệt độ không hoạt động (lưu trữ): -22° đến 158° F (-30° đến 70° C)

● Kiểm tra độ cao không hoạt động (lưu trữ): 25 ̊C, 15.000 ft.

● Nhiệt độ hoạt động: -4° đến 122° F (-20° đến 50° C)

● Độ ẩm hoạt động: 10% đến 90% (không ngưng tụ)

● Kiểm tra độ cao hoạt động: 40 ̊C, 9843 ft.

Bộ nhớ hệ thống

● 2048 MB DRAM

● Flash 1024 MB

Các thiết lập công suất truyền có sẵn

2.4 GHz

● 23 dBm (200 mW)

● 20 dBm (100 mW)

● 17 dBm (50 mW)

● 14 dBm (25 mW)

● 11 dBm (12,5 mW)

● 8 dBm (6,25 mW)

● 5 dBm (3,13 mW)

● 2 dBm (1,56 mW)

● -1dBm (0,79mW)

● -4dBm (0,39mW)

5 GHz

● 23 dBm (200 mW)

● 20 dBm (100 mW)

● 17 dBm (50 mW)

● 14 dBm (25 mW)

● 11 dBm (12,5 mW)

● 8 dBm (6,25 mW)

● 5 dBm (3,13 mW)

● 2 dBm (1,56 mW)

● -1dBm (0,79mW)

● -4dBm (0,39mW)

Dải tần số và kênh hoạt động 20 MHz

A (A domain quy định):

● 2.412 đến 2.462 GHz; 11 kênh

● 5,180 đến 5,320 GHz; 8 kênh

● 5.500 đến 5.700 GHz; 8 kênh

(không bao gồm 5,600 đến 5,640 GHz)

● 5,745 đến 5,825 GHz; 5 kênh
