Thông tin chi tiết sản phẩm:
|

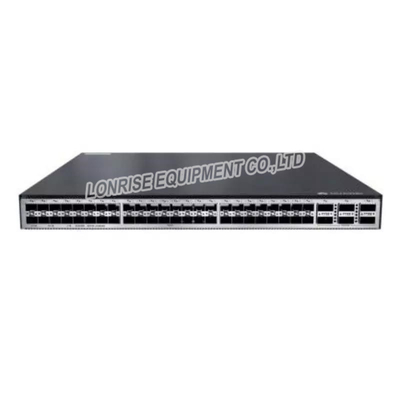

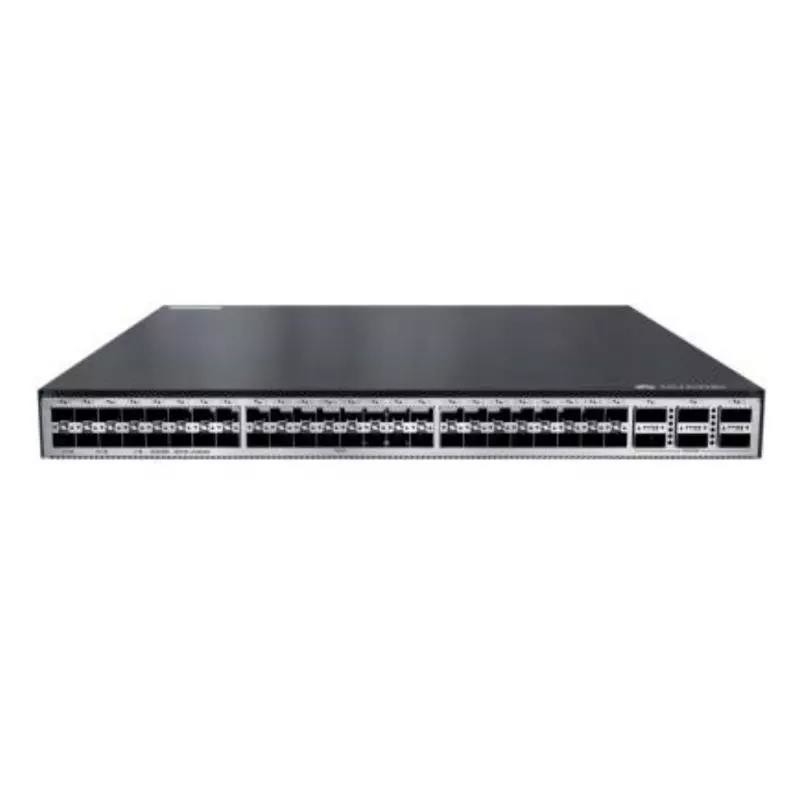

| Người mẫu: | CE6863E-48S6CQ-B | Tên: | Công tắc CE6863E-48S6CQ-B Bộ chuyển mạch Ethernet 24 cổng Huawei Cổng liên kết lên |
|---|---|---|---|
| Chiều cao khung [U: | 7 | Chế độ cung cấp điện: | AC tích hợp |
| Kỉ niệm: | 512 MB | Bộ nhớ flash: | 512 MB |
| USB: | Được hỗ trợ | Các loại quạt: | Được xây dựng trong |
Được xây dựng trên thế hệ tiếp theo, phần cứng hiệu suất cao và được cung cấp bởi Nền tảng Định tuyến Đa năng (VRP) của Huawei, thiết bị chuyển mạch CloudEngine CE6863E có tính năng mạng Ethernet linh hoạt, kiểm soát bảo mật đa dạng và hỗ trợ nhiều giao thức định tuyến Lớp 3 - mang lại hiệu suất cao hơn và xử lý dịch vụ mạnh mẽ hơn khả năng cho mạng.
| Mục | Thông tin chi tiết |
|---|---|
| Sự mô tả | Công tắc CE6863E-48S6CQ (48 * 25GE SFP28, 6 * 100GE QSFP28) |
| Số bộ phận | 02354GCT |
| Người mẫu | CE6863E-48S6CQ |
| Phiên bản được hỗ trợ đầu tiên | V200R021C00 |
| Số bộ phận khác |
02354GCW (Công tắc CE6863E-48S6CQ-B (48 * 25GE SFP28, 6 * 100GE QSFP28, mô-đun nguồn 2 * AC, mô-đun quạt 4 *, đầu vào cổng)) 02354GCX (Công tắc CE6863E-48S6CQ-F (48 * 25GE SFP28, 6 * 100GE QSFP28, 2 * mô-đun nguồn AC, 4 * mô-đun quạt, ống xả bên cổng)) |
| Tên ngắn | CE6863E |
| Mục | Sự chỉ rõ |
|---|---|
| Kích thước với bao bì (H x W x D) [mm (in.)] | 175 mm x 650 mm x 550 mm (6,9 inch x 25,6 inch x 21,7 inch) |
| Kích thước không bao bì (H x W x D) [mm (in.)] |
|
| Trọng lượng không bao bì (cấu hình cơ bản) [kg (lb)] | 5,7 kg (không bao gồm mô-đun quang, mô-đun nguồn và mô-đun quạt) |
| Trọng lượng không bao bì (cấu hình đầy đủ) [kg (lb)] | 7,8 kg (17,2 lb) (bao gồm mô-đun nguồn AC và mô-đun quạt, không bao gồm mô-đun quang học, được tính toán dựa trên kiểu máy nặng nhất nếu nhiều kiểu máy được hỗ trợ) |
| Trọng lượng có bao bì (cấu hình cơ bản) [kg (lb)] | 8,95 kg |
| Trọng lượng có bao bì (cấu hình đầy đủ) [kg (lb)] | 11,05kg |
| Loại cài đặt | Lắp đặt tủ |
| CPU | 4 lõi, 1.4GHZ |
| Kỉ niệm | DRAM: 4 GB |
| NOR Flash | 64 MB |
| NAND Flash | 4 GB |
| USB | Được hỗ trợ |
| Chế độ cung cấp điện |
|
| Cổng điều khiển | RJ45 |
| Giao diện dịch vụ đường xuống | 48 * 25GE SFP28 (Lưu ý: 1. Các cổng 25GE có thể được định cấu hình để hoạt động ở 10 Gbit / s hoặc 1 Gbit / s. Cứ bốn cổng 25GE đường xuống tạo thành một nhóm và có thể được định cấu hình để hoạt động ở 10 Gbit / s hoặc 1 Gbit / s thông qua lệnh; 2. Không hỗ trợ mô-đun quang tuyến tính 10GE LRM / 80KM; 3. Cáp đồng 1 m 25GE và cáp đồng 1 m / 3 m / 5 m 10GE được hỗ trợ và không hỗ trợ tự động thương lượng cáp đồng được hỗ trợ; 4. Cáp đồng 25GE chỉ có thể được sử dụng trên các cổng ngăn xếp và cổng liên kết ngang hàng M-LAG.) |
| Giao diện dịch vụ đường lên | 6 * 100GE QSFP28 (Lưu ý: 1. Mỗi cổng 100G QSFP28 có thể được định cấu hình để hoạt động ở 40 Gbit / s. 2. Không thể chia cổng 100G QSFP28 thành bốn cổng 25GE hoặc 10GE. 3. 100GE và 40GE 1/3/5 m cáp đồng được hỗ trợ nhưng không hỗ trợ tính năng tự động thương lượng cáp đồng. Chỉ có thể sử dụng cáp đồng 100GE và 40GE trên giao diện ngăn xếp và giao diện liên kết ngang hàng M-LAG. Cáp đồng 100G 3/5 m chỉ hỗ trợ RS FEC. Sau khi chế độ FEC không phải RS được định cấu hình, cổng sẽ chuyển sang trạng thái báo lỗi.) |
| Cổng dịch vụ hỗ trợ chức năng ngăn xếp | Cổng quang 25GE và cổng quang 100GE |
| RTC | Được hỗ trợ |
| Công suất tiêu thụ điển hình [W] |
226 W (100% thông lượng, cáp tốc độ cao SFP28 trên 48 cổng và cáp tốc độ cao QSFP28 trên 6 cổng, mô-đun nguồn kép) 261 W (thông lượng 100%, mô-đun quang học khoảng cách ngắn trên tất cả các cổng, mô-đun nguồn kép) |
| Tản nhiệt điển hình [BTU / giờ] |
771 BTU / giờ (100% thông lượng, cáp tốc độ cao SFP28 trên 48 cổng và cáp tốc độ cao QSFP28 trên 6 cổng, mô-đun nguồn kép) 891 BTU / giờ (thông lượng 100%, mô-đun quang khoảng cách ngắn trên tất cả các cổng, mô-đun nguồn kép) |
| Công suất tiêu thụ tĩnh [W] | 167 W |
| Tản nhiệt tĩnh [BTU / giờ] | 570 BTU / giờ |
| Công suất tiêu thụ tối đa [W] | 384 W |
| Tản nhiệt tối đa | 1310 BTU / giờ |
| Số lượng mô-đun nguồn | 2 |
| Cung cấp năng lượng dự phòng | 1 + 1 sao lưu |
| Điện áp đầu vào định mức [V] |
Dải điện áp đầu vào AC định mức: 100 V AC đến 240 V AC;50/60 Hz Dải điện áp đầu vào định mức –48 V DC: –48 V DC đến –60 V DC Dải điện áp đầu vào định mức cho 600 W AC & 240 V DC: 240 V DC Dải điện áp đầu vào định mức cho 1200 W HVDC: 240 V DC đến 380 V DC |
| Dải điện áp đầu vào [V] |
Dải điện áp đầu vào AC tối đa: 90 V AC đến 290 V AC;45 Hz đến 65 Hz Dải điện áp đầu vào tối đa –48 V DC: –38,4 V DC đến –72 V DC Dải điện áp đầu vào tối đa cho 600 W AC & 240 V DC: 190 V DC đến 290 V DC Dải điện áp đầu vào tối đa cho 1200 W HVDC: 190 V DC đến 400 V DC |
| Dòng đầu vào tối đa [A] |
Mô-đun nguồn 600 W AC & 240 V DC (dòng PAC600S12): · 8 A (100 V AC đến 240 V DC) · 4 A (240 V DC) Mô-đun nguồn 1000 W DC (dòng PDC1000S12): 30 A (–48 V DC đến –60 V DC) Mô-đun nguồn DC cao áp 1200 W (sê-ri PHD1K2S12): 8 A |
| Công suất đầu ra định mức [W] |
600 W (AC & 240 V HVDC) 1000 W (–48 V DC) 1200 W (HVDC 380 V) |
| Chứng nhận |
· Tuân thủ các tiêu chuẩn an toàn. · Phù hợp với tiêu chuẩn EMC. · Tuân thủ các tiêu chuẩn bảo vệ môi trường. |
| Bảo vệ đột biến nguồn điện [kV] |
AC: 6 kV ở chế độ chung và 6 kV ở chế độ vi sai DC: 4 kV ở chế độ chung và 2 kV ở chế độ vi sai HVDC: 4 kV ở chế độ chung và 2 kV ở chế độ vi sai |
| Các loại quạt | Có thể ôm được |
| Số lượng người hâm mộ | 4 |
| Người hâm mộ dự phòng | Thiết bị hỗ trợ dự phòng 3 + 1 các module quạt hoạt động ở chế độ chờ nóng.Hệ thống có thể hoạt động bình thường trong một thời gian ngắn sau khi một mô-đun quạt duy nhất bị lỗi.Bạn nên thay thế mô-đun quạt bị lỗi ngay lập tức. |
| Chế độ tản nhiệt | Làm mát không khí |
| Hướng luồng không khí | Trước sau hoặc sau ra trước, tùy thuộc vào mô-đun quạt và mô-đun nguồn. |
| khả dụng | 0,9999962836 |
| MTBF [năm] | 47,81 năm |
| MTTR [giờ] | 1,95 giờ |
| Tiếng ồn ở nhiệt độ bình thường (27 ° C, áp suất âm thanh) [dB (A)] |
|
| Tiếng ồn ở nhiệt độ cao (40 ° C, áp suất âm thanh) [dB (A)] |
|
| Độ cao hoạt động lâu dài [m (ft.)] | ≤ 5000 m (16404 ft.) |
| Độ ẩm tương đối hoạt động lâu dài [RH] | 5% RH đến 95% RH, không ngưng tụ |
| Nhiệt độ hoạt động lâu dài [° C (° F)] |
0 ° C đến 40 ° C (32 ° F đến 104 ° F) ở độ cao 0–1800 m (0–5906 ft.) GHI CHÚ:
Khi độ cao 1800–5000 m (5096–16404 ft.), Nhiệt độ hoạt động cao nhất giảm 1 ° C (1,8 ° F) mỗi khi độ cao tăng 220 m (722 ft.). |
| Độ cao lưu trữ [m (ft.)] | ≤ 5000 m (16404 ft.) |
| Độ ẩm tương đối trong kho [RH] | 5% RH đến 95% RH, không ngưng tụ |
| Nhiệt độ bảo quản [° C (° F)] | –40 ° C đến + 70 ° C (–40 ° F đến + 158 ° F) |
